Name: 2814SE
Brand: LIGPOWER
SKU: LIGPOWER001982
Price: 199.00 CNY
Availability: InStock

工程图

基础参数导出Excel

电机型号	2814SE	电机尺寸	Φ33.4x48.9mm
磁铁	镀镍弧形磁铁	线圈绝缘测试	500V耐压测试
防尘防水等级	/	槽级数	12N14P
转子动平衡标准	≤5mg	轴承型号	694-ZZ轴承
出轴轴径	5mm	出线规格/长度	18AWG特氟龙线150mm
电机安装孔尺寸	Φ19-M3-4孔	桨叶安装尺寸	M5
包装尺寸	77x72x70mm	包装重量	96g

技术参数
KV值/推荐电压	KV1100	空载电流 (10V)	1.8A
最大功率	490W	相间内阻	24mΩ
工作额定电压	6-8S	最大电流	105A
最大拉力	4930g	电机重量 (含线)	86g

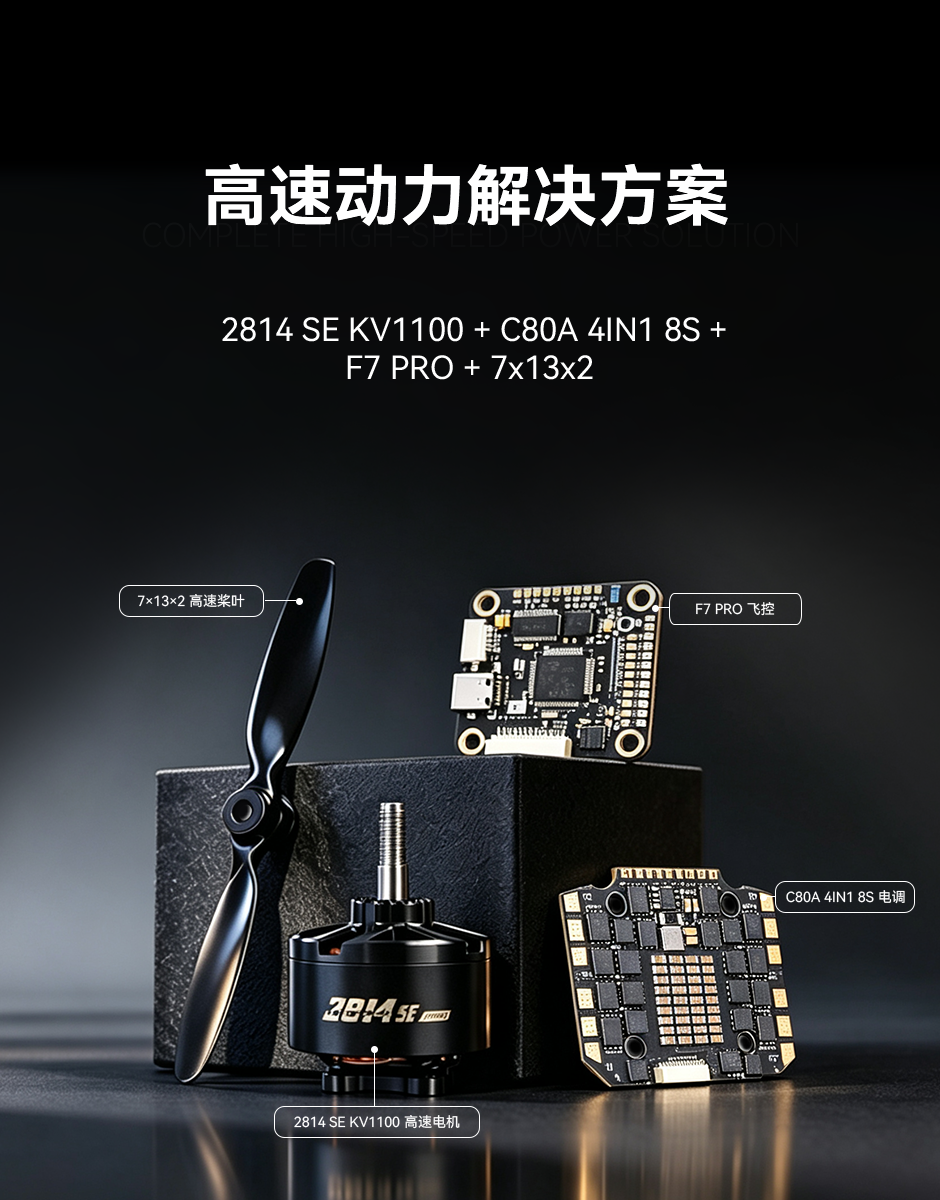

推荐搭配
电机	2814SE KV1100	机架类型	7寸火箭类低风阻X4

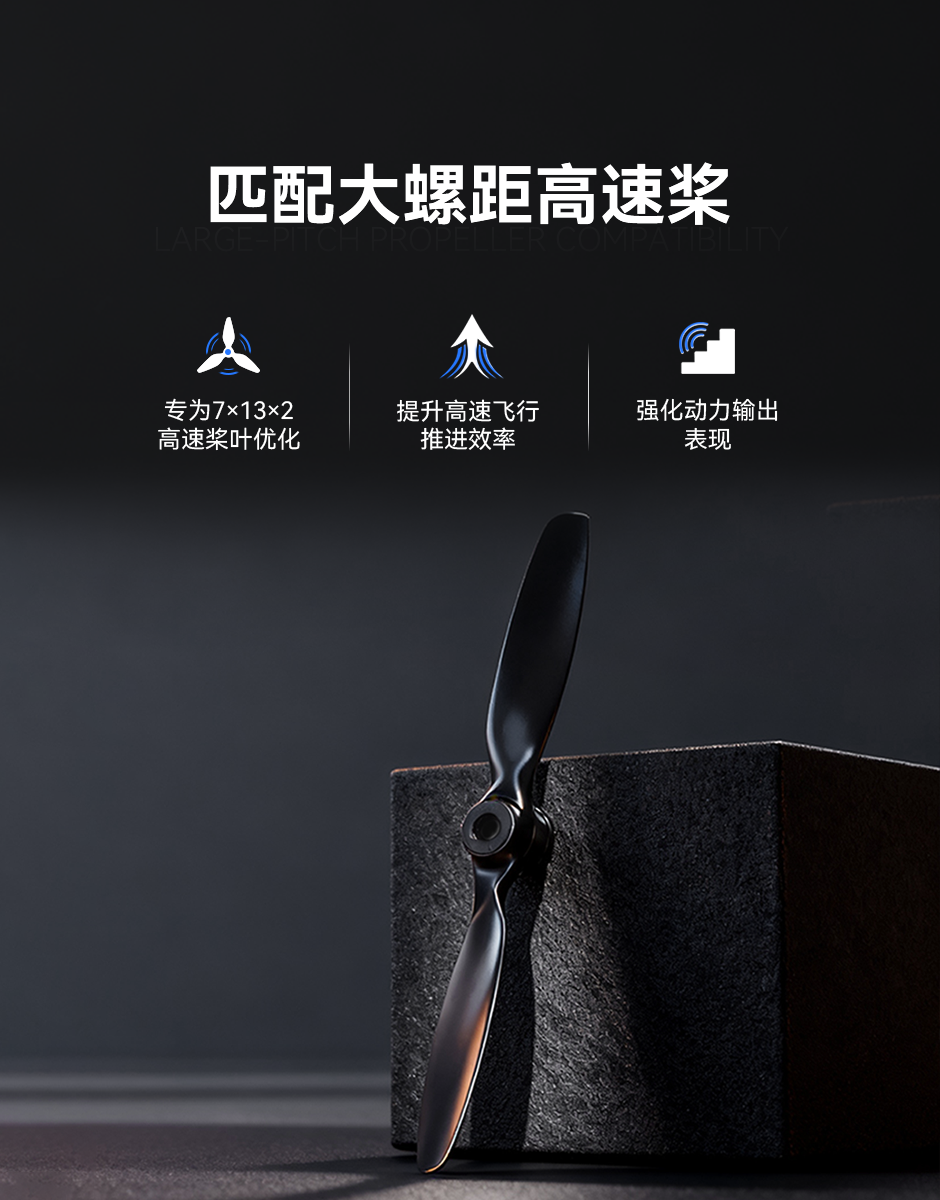

桨叶	7x13x2	电池电压	8S
电调	V90A 8S 4IN1	推荐起飞重量区间	2kg以下
飞控	F7 PRO/F7 SE	最大起飞重量	2.5kg
推荐电调设置： AM32: V2.19及以上固件版本，启动功率100%，进角22.5，PWM频率24-48，KV值1480，以获得最佳效率和飞行体验 (不当设置可能会导致失步) BL32: 启动功率35，进角30，PWM频率24-48，退磁补偿HIGH：以获得最佳效率和飞行体验 (不当设置可能会导致失步)
实测数据: 起飞重量18000g，3300mAh 8S 95c电池，最快速度 420km/h，航程10km+ (负载500g，最快速度360km/h) 航程10km+

测试参数导出Excel

型号	桨	电压 (V)	油门点	电流 (A)	转速 (RPM)	拉力 (gf)	功率 (W)	力效 (gf/W)	扭矩 (N·m)	电机温度 (℃)
2814SE KV1100	T-HOBBY Cine85	24.0	20%	1.9	5159	270	28	6.02	0.05	59 (环境温度: 25)
		24.0	30%	4.0	7010	520	68	5.44	0.09
		23.9	40%	7.6	8790	860	135	4.75	0.15
		23.8	50%	13.6	10727	1320	244	4.09	0.22
		23.6	60%	21.8	12467	1850	388	3.59	0.30
		23.4	70%	31.3	13922	2350	546	3.20	0.37
		23.2	80%	41.6	15124	2830	706	2.92	0.45
		23.0	90%	53.5	16191	3260	873	2.65	0.52
		22.8	100%	66.2	17090	3620	1028	2.40	0.57
2814SE KV1100	T-HOBBY Cine75	35.0	20%	2.5	7510	440	56	5.07	0.07	68 (环境温度: 25)
		34.9	30%	5.4	10070	820	134	4.38	0.13
		34.8	40%	11.2	13113	1450	293	3.71	0.21
		34.7	50%	18.7	15615	2050	491	3.17	0.30
		34.5	60%	27.9	17728	2660	722	2.77	0.39
		34.2	70%	39.3	19683	3320	994	2.46	0.48
		34.0	80%	52.5	21393	3930	1275	2.20	0.57
		33.7	90%	68.1	22815	4510	1560	1.97	0.65
		33.4	100%	83.2	23872	4930	1798	1.77	0.72
2814SE KV1100	GF6x12x2	48.0	20%	3.5	9811	220	107	1.30	0.10	89 (环境温度: 25)
		47.9	30%	8.7	13892	430	304	1.04	0.21
		47.7	40%	15.8	17118	660	565	0.87	0.32
		47.6	50%	25.8	20066	890	913	0.73	0.43
		47.3	60%	38.7	22704	1160	1331	0.63	0.56
		47.0	70%	54.0	25007	1380	1760	0.54	0.67
		46.6	80%	71.6	26513	1600	2141	0.48	0.77
		46.3	90%	88.9	27750	1700	2404	0.41	0.83
		46.0	100%	105.2	28204	1760	2535	0.36	0.86
2814SE KV1100	7x13x2	35.0	20%	2.9	6731	170	69	1.66	0.10	75 (环境温度: 25)
		34.9	30%	7.1	9247	320	179	1.30	0.19
		34.8	40%	15.7	11989	550	393	1.01	0.31
		34.6	50%	26.8	14197	750	647	0.81	0.44
		34.3	60%	39.6	15808	950	909	0.70	0.55
		34.0	70%	54.2	17054	1060	1110	0.58	0.62
		33.7	80%	69.3	18036	1230	1355	0.53	0.72
		33.4	90%	84.5	18730	1330	1515	0.47	0.77
		33.1	100%	98.6	19092	1370	1605	0.42	0.80
注意: 电机温度为80%油门下电机运行10秒的机壳温度。（以上数据由T-HOBBY自主平台测试所得，仅供选型参考，最终解释权归T-HOBBY所有。）

分析图

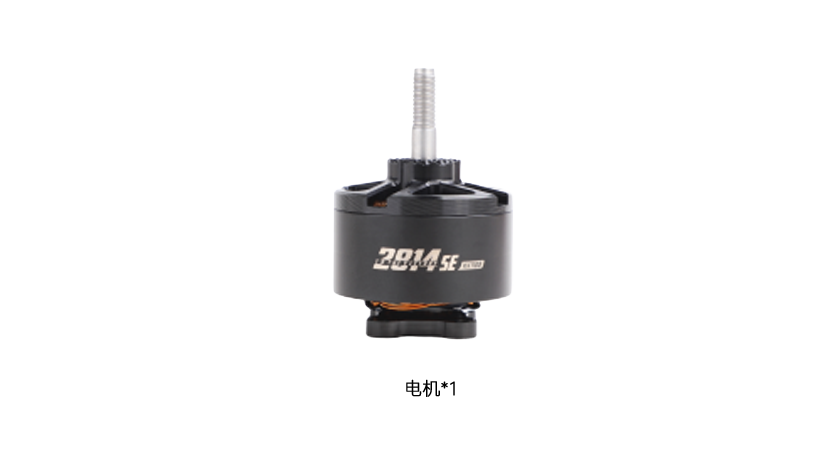

包装清单

使用本产品之前，请检查产品包装内是否包含以上所有物品。若有缺失，请及时联系在线客服或给我们留言：onlinesales@ligpower.com
