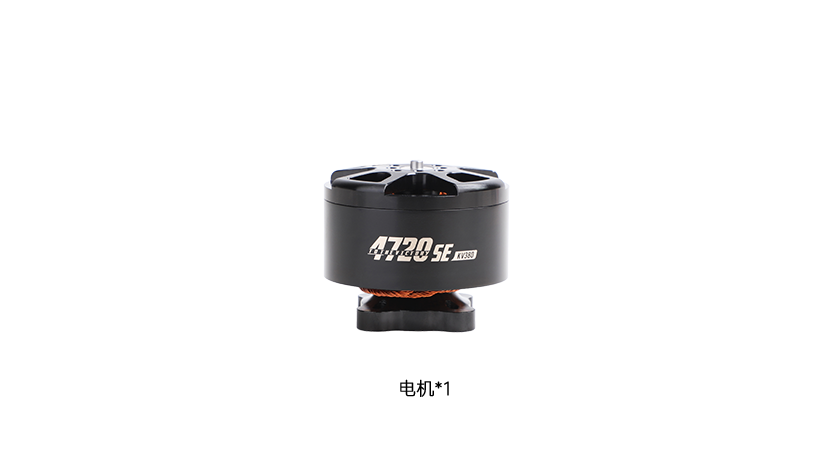

工程图







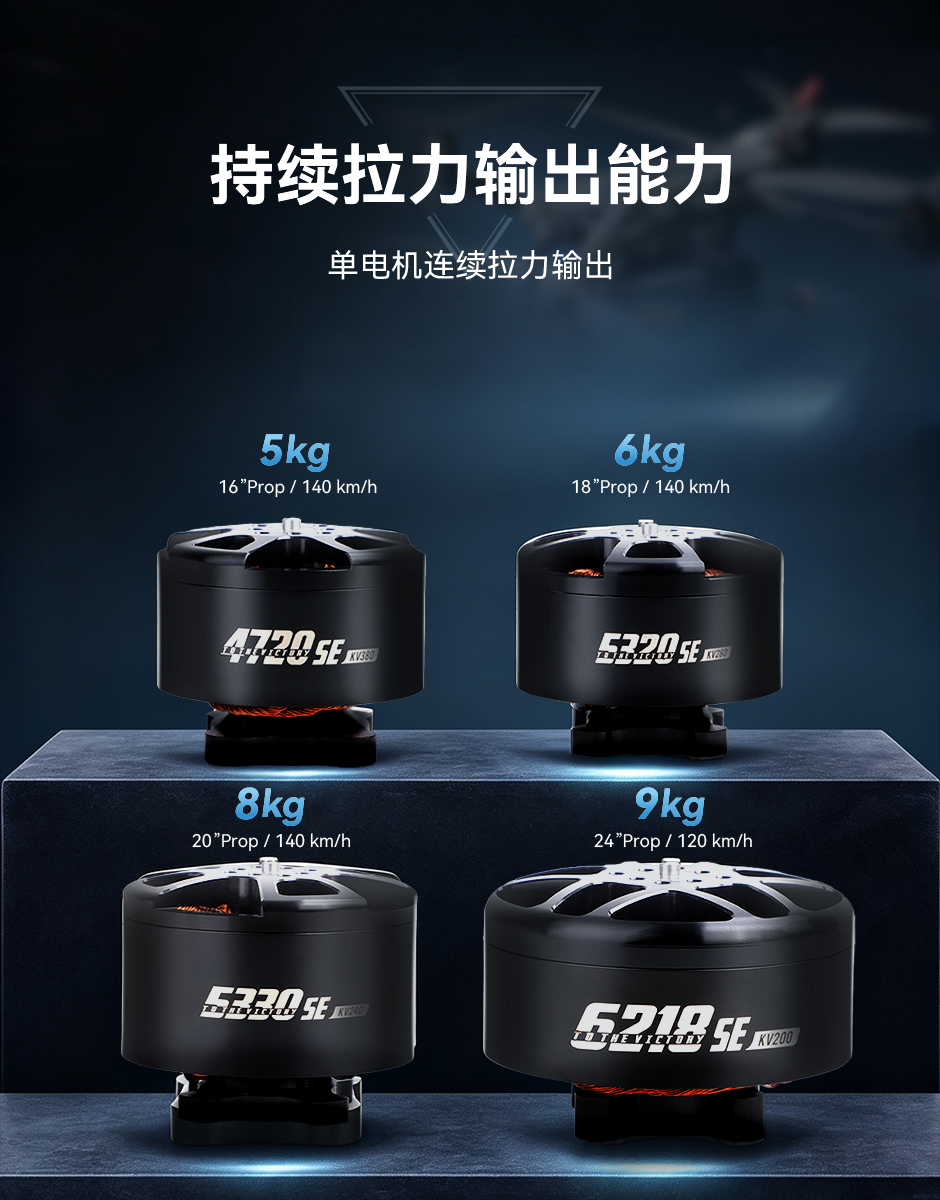

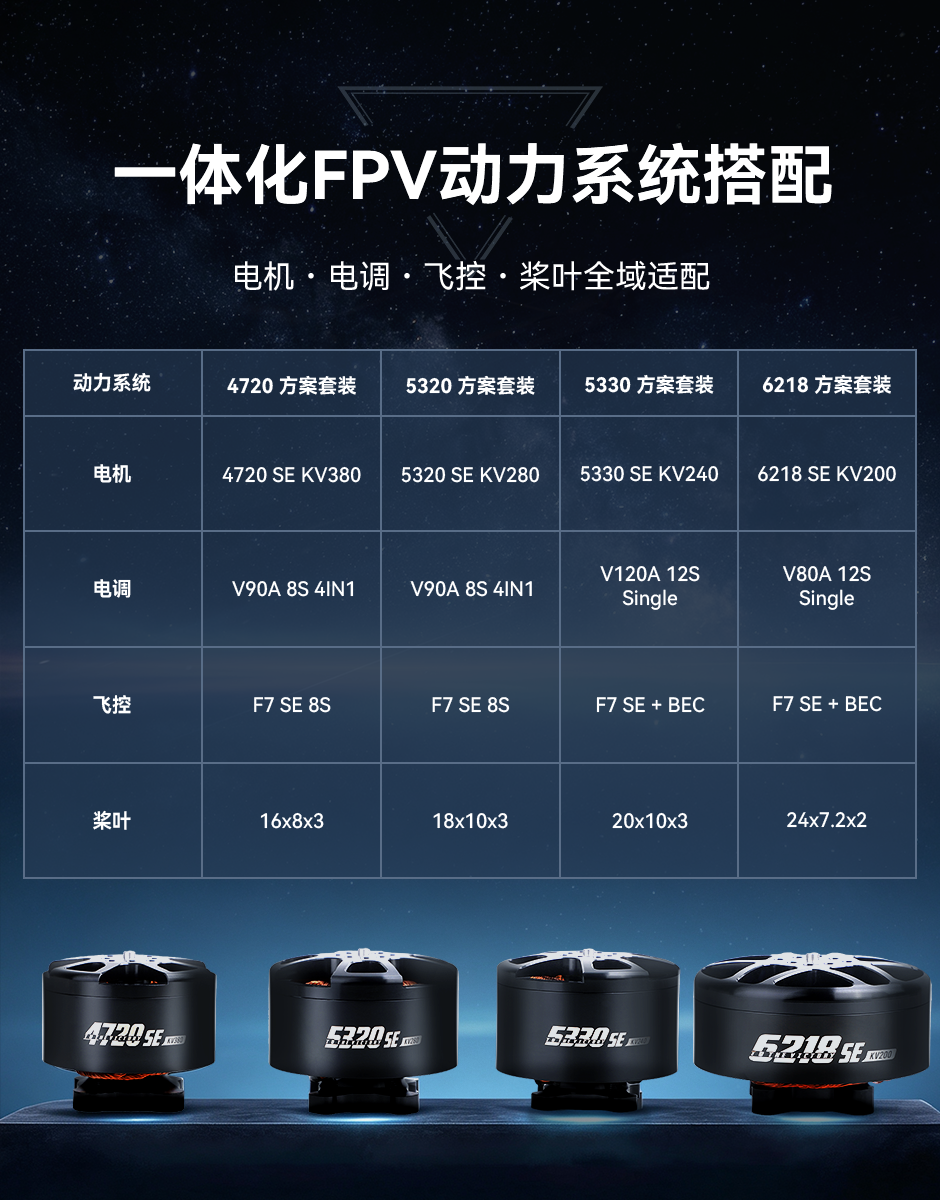

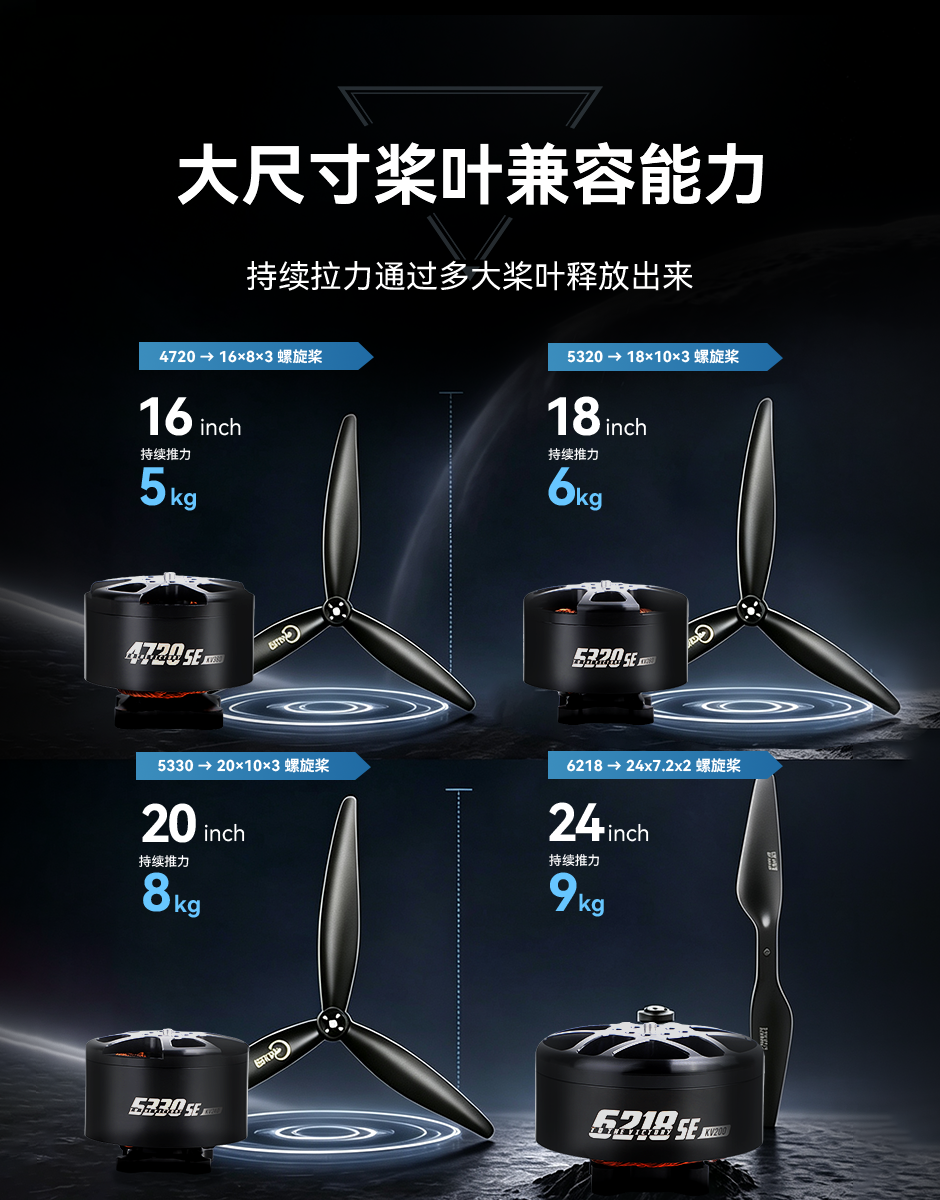

| 电机型号 | 4720SE | 电机尺寸 | Φ55.5x48.9mm |
| 磁铁 | 镀镍弧形磁铁 | 线圈绝缘测试 | 500V耐压测试 |
| 防尘防水等级 | / | 槽级数 | 12N14P |
| 转子动平衡标准 | ≤5mg | 轴承型号 | 698-ZZ轴承 |
| 出轴轴径 | 5mm | 出线规格/长度 | 14AWG硅胶线500mm |
| 电机安装孔尺寸 | Φ30-M4-4孔 | 桨叶安装尺寸 | Φ18-M3-4孔和Φ15-M3-4孔 |
| 包装尺寸 | 144x129x72mm | 包装重量 | 389g |
| 技术参数 | |||
| KV值/推荐电压 | KV380 | 空载电流 (10V) | 1.8A |
| 最大功率 | 456W | 相间内阻 | 36mΩ |
| 工作额定电压 | 8S | 最大电流 | 86A |
| 最大拉力 | 8400g | 电机重量 (含线) | 372g |
| 推荐搭配 | |||
| 电机 | 4720SE KV380 | 机架类型 | 16寸X4 |
| 桨叶 | 16x8x3 | 电池电压 | 8S |
| 电调 | V90A 8S 4IN1 | 推荐起飞 重量区间 | 15kg以内 |
| 飞控 | F7 SE 8S | 最大起飞重量 | 25kg |
| 推荐电调设置: AM32: V2.19及以上固件版本,启动功率100%,进角15,PWM频率24-48,KV值520,以获得最佳效率和飞行体验 (不当设置可能会导致失步) BL32: 启动功率35,进角30,PWM频率24-48,退磁补偿HIGH:以获得最佳效率和飞行体验 (不当设置可能会导致失步) | |||

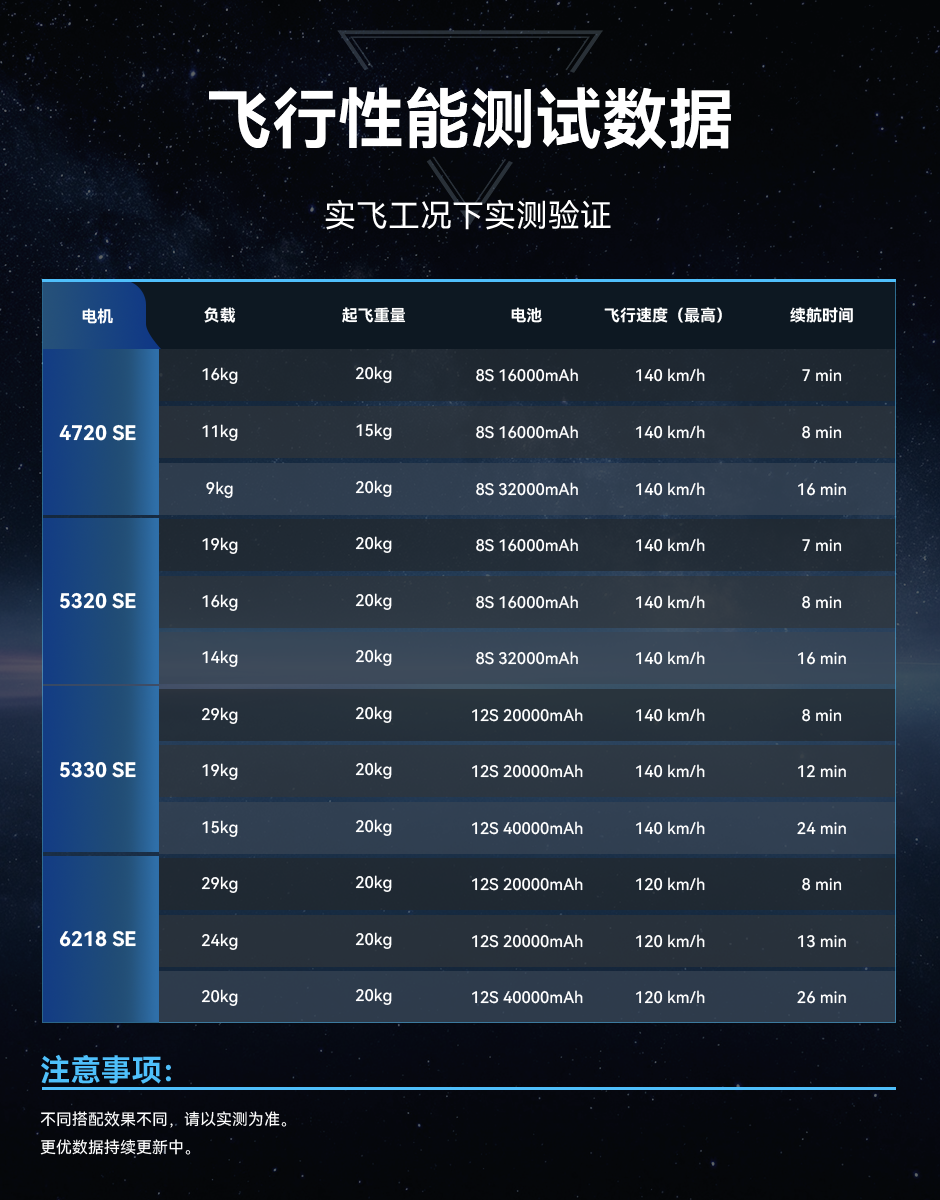

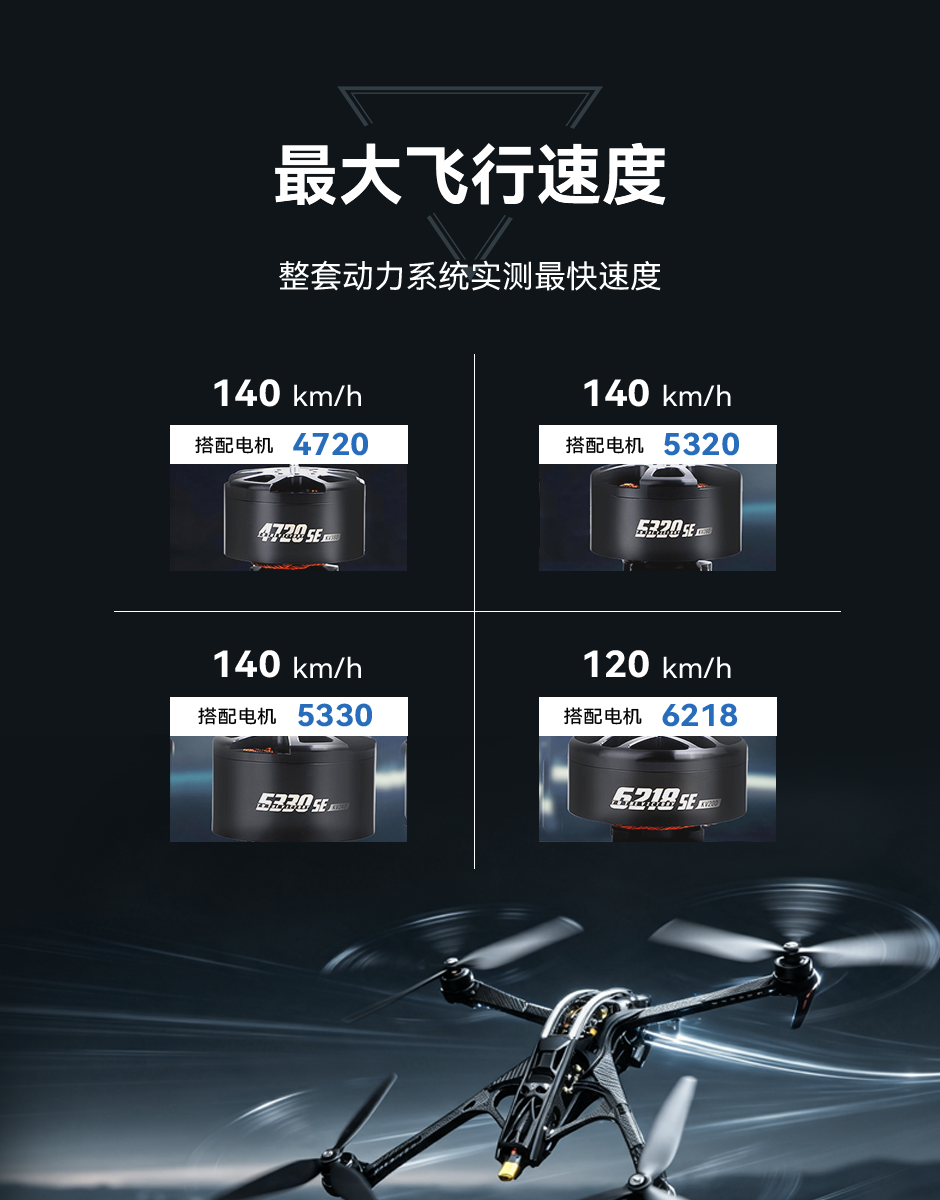

| 实测数据: 1、16000mAh 8S电池 (2000g) ,负载重量16000g,起飞重量20000g,航线飞行7分钟 2、16000mAh 8S电池 (2000g) ,负载重量11000g,起飞重量15000g,航线飞行8分钟 3、32000mAh 8S电池 (4000g) ,负载重量9000g,起飞重量15000g,航线飞行16分钟 | |||
| 型号 | 桨 | 电压 (V) | 油门点 | 电流 (A) | 转速 (RPM) | 拉力 (gf) | 功率 (W) | 力效 (gf/W) | 扭矩 (N·m) | 电机温度 (℃) |
| 4720SE KV380 | C1510 | 32.1 | 30% | 3.2 | 2893 | 851 | 82 | 8.25 | 0.27 | 75 (环境温度: 25) |
| 32.1 | 40% | 7.4 | 3879 | 1551 | 203 | 6.58 | 0.50 | |||
| 32.1 | 50% | 13.3 | 4749 | 2458 | 353 | 5.78 | 0.71 | |||
| 32.0 | 60% | 21.9 | 5608 | 3475 | 587 | 4.95 | 1.00 | |||
| 32.0 | 70% | 32.3 | 6356 | 4472 | 859 | 4.33 | 1.29 | |||
| 31.9 | 80% | 45.9 | 7067 | 5569 | 1191 | 3.80 | 1.61 | |||
| 31.9 | 90% | 67.6 | 7836 | 6858 | 1633 | 3.19 | 1.99 | |||
| 31.8 | 95% | 78.1 | 8132 | 7315 | 1814 | 2.95 | 2.13 | |||
| 31.9 | 100% | 84.1 | 8371 | 7850 | 1999 | 2.93 | 2.28 | |||
| 4720SE KV380 | GF1608 | 32.0 | 30% | 3.0 | 2919 | 811 | 76 | 8.52 | 0.25 | 72 (环境温度: 25) |
| 32.0 | 40% | 6.8 | 3910 | 1555 | 192 | 7.19 | 0.47 | |||
| 31.9 | 50% | 12.2 | 4765 | 2368 | 334 | 6.07 | 0.67 | |||
| 31.9 | 60% | 20.4 | 5679 | 3548 | 547 | 5.46 | 0.92 | |||
| 31.9 | 70% | 30.3 | 6436 | 4630 | 816 | 4.80 | 1.21 | |||
| 31.8 | 80% | 43.2 | 7165 | 5855 | 1140 | 4.26 | 1.52 | |||
| 31.8 | 90% | 64.1 | 7955 | 7304 | 1599 | 3.59 | 1.92 | |||
| 31.7 | 95% | 74.3 | 8260 | 7889 | 1791 | 3.35 | 2.07 | |||
| 31.8 | 100% | 80.2 | 8483 | 8403 | 1937 | 3.29 | 2.18 | |||
| 4720SE KV380 | GF1810 | 23.9 | 30% | 3.6 | 2069 | 735 | 69 | 8.59 | 0.32 | 76 (环境温度: 25) |
| 23.9 | 40% | 7.8 | 2807 | 1572 | 153 | 8.46 | 0.52 | |||
| 23.9 | 50% | 14.4 | 3456 | 2430 | 282 | 7.04 | 0.78 | |||
| 23.9 | 60% | 22.7 | 3988 | 3284 | 430 | 6.07 | 1.03 | |||
| 23.9 | 70% | 33.4 | 4513 | 4186 | 633 | 5.25 | 1.34 | |||
| 23.8 | 80% | 47.6 | 4986 | 5144 | 856 | 4.54 | 1.64 | |||
| 23.8 | 90% | 65.4 | 5480 | 6342 | 1125 | 4.07 | 1.96 | |||
| 23.8 | 95% | 74.6 | 5676 | 6879 | 1254 | 3.87 | 2.11 | |||
| 23.8 | 100% | 85.5 | 5863 | 7409 | 1394 | 3.64 | 2.27 | |||
| 注意: 电机温度为80%油门下电机运行10秒的机壳温度。 (以上数据由T-HOBBY自主平台测试所得,仅供选型参考,最终解释权归T-HOBBY所有。) | ||||||||||
