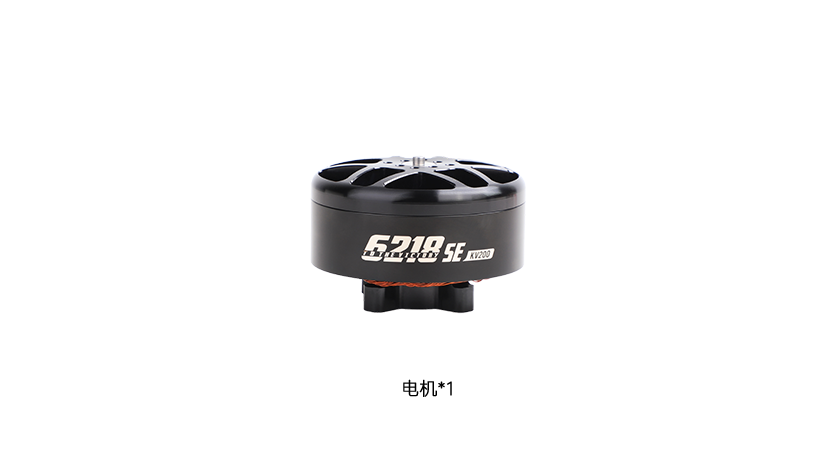

| 电机型号 | 6218SE | 电机尺寸 | Φ68.8x47.4mm |
| 磁铁 | 镀镍弧形磁铁 | 线圈绝缘测试 | 500V耐压测试 |
| 防尘防水等级 | / | 槽级数 | 24N28P |
| 转子动平衡标准 | ≤5mg | 轴承型号 | 608-ZZ轴承 |
| 出轴轴径 | 4mm | 出线规格/长度 | 14AWG硅胶线600mm |
| 电机安装孔尺寸 | Φ30-M4-4孔 | 桨叶安装尺寸 | Φ20-M3-4孔和Φ15-M3-4孔 |
| 包装尺寸 | 144x129x70mm | 包装重量 | 500g |
| 技术参数 | |||
| KV值/推荐电压 | KV200 | 空载电流 (10V) | 1.6A |
| 最大功率 | 505W | 相间内阻 | 35mΩ |
| 工作额定电压 | 12S | 最大电流 | 76A |
| 最大拉力 | 14460g | 电机重量 (含线) | 455g |
| 推荐搭配 | |||
| 电机 | 6218SE KV200 | 机架类型 | 20寸X4机架 |
| 桨叶 | 20x10x3 | 电池电压 | 12S |
| 电调 | V90A 12S | 推荐起飞 重量区间 | 30kg以内 |
| 飞控 | F7 SE+8S以下BEC | 最大起飞重量 | 35kg |
| 推荐电调设置： AM32: V2.19及以上固件版本，启动功率100%，进角15，PWM频率24-48，KV值520，以获得最佳效率和飞行体验 (不当设置可能会导致失步) BL32: 启动功率35，进角30，PWM频率24-48，退磁补偿HIGH: 以获得最佳效率和飞行体验 (不当设置可能会导致失步) | |||
| 实测数据： 1、20000mAH 12S电池（4000g），负载重量29000g，起飞重量35000g，航线飞行8分钟 2、20000mAH 12S电池（4000g），负载重量24000g，起飞重量30000g，航线飞行13分钟 3、40000mAH 12S电池（8000g），负载重量20000g，起飞重量30000g，航线飞行26分钟 | |||
| 型号 | 桨 | 电压 (V) | 油门点 | 电流 (A) | 转速 (RPM) | 拉力 (gf) | 功率 (W) | 力效 (gf/W) | 扭矩 (N·m) | 电机温度 (℃) |
| 6218SE KV200 | T-HOBBY P22 | 47.8 | 30% | 2.4 | 2443 | 1180 | 87 | 10.34 | 0.34 | 59 (环境温度: 25) |
| 47.9 | 40% | 5.1 | 3248 | 2114 | 211 | 8.58 | 0.62 | |||
| 47.9 | 50% | 8.8 | 3979 | 3306 | 354 | 7.89 | 0.85 | |||
| 47.8 | 60% | 14.2 | 4701 | 4714 | 591 | 6.96 | 1.20 | |||
| 47.8 | 70% | 21.8 | 5420 | 6346 | 925 | 6.09 | 1.63 | |||
| 47.8 | 80% | 31.4 | 6086 | 8119 | 1332 | 5.40 | 2.09 | |||
| 47.8 | 90% | 43.7 | 6726 | 9960 | 1838 | 4.77 | 2.61 | |||
| 47.8 | 95% | 51.3 | 7025 | 10911 | 2097 | 4.45 | 2.85 | |||
| 47.8 | 100% | 57.3 | 7291 | 11928 | 2352 | 4.36 | 3.08 | |||
| 6218SE KV200 | T-HOBBY P24 | 47.9 | 30% | 3.2 | 2323 | 1448 | 117 | 9.55 | 0.48 | 81 (环境温度: 25) |
| 47.9 | 40% | 6.9 | 3159 | 2918 | 278 | 8.80 | 0.84 | |||
| 47.9 | 50% | 12.3 | 3858 | 4395 | 505 | 7.48 | 1.25 | |||
| 47.9 | 60% | 19.4 | 4508 | 6098 | 807 | 6.54 | 1.71 | |||
| 47.9 | 70% | 29.6 | 5169 | 8015 | 1223 | 5.66 | 2.26 | |||
| 47.9 | 80% | 43.3 | 5809 | 10093 | 1740 | 4.86 | 2.86 | |||
| 47.9 | 90% | 59.8 | 6391 | 12487 | 2296 | 4.36 | 3.43 | |||
| 47.8 | 95% | 68.8 | 6657 | 13603 | 2628 | 4.14 | 3.77 | |||
| 47.9 | 100% | 76.0 | 6873 | 14464 | 2908 | 3.98 | 4.04 | |||
| 6218SE KV200 | T-HOBBY P26 | 32.1 | 30% | 2.4 | 1568 | 973 | 59 | 12.68 | 0.36 | 56 (环境温度: 25) |
| 32.1 | 40% | 5.2 | 2086 | 1822 | 140 | 10.94 | 0.64 | |||
| 32.1 | 50% | 9.5 | 2570 | 2795 | 253 | 9.15 | 0.94 | |||
| 32.1 | 60% | 15.7 | 3060 | 4218 | 426 | 8.40 | 1.33 | |||
| 32.1 | 70% | 23.1 | 3474 | 5494 | 618 | 7.42 | 1.70 | |||
| 32.0 | 80% | 32.6 | 3886 | 6932 | 883 | 6.63 | 2.17 | |||
| 32.0 | 90% | 44.3 | 4280 | 8460 | 1183 | 5.97 | 2.64 | |||
| 32.0 | 95% | 52.5 | 4494 | 9247 | 1365 | 5.51 | 2.90 | |||
| 31.9 | 100% | 57.9 | 4643 | 9935 | 1502 | 5.38 | 3.09 | |||
| 6218SE KV200 | HQ2010 | 48.2 | 30% | 2.9 | 2364 | 1167 | 106 | 8.43 | 0.43 | 68 (环境温度: 25) |
| 48.2 | 40% | 6.2 | 3211 | 2396 | 229 | 8.07 | 0.68 | |||
| 48.2 | 50% | 10.8 | 3920 | 3614 | 410 | 6.94 | 1.00 | |||
| 48.2 | 60% | 17.1 | 4605 | 5033 | 680 | 6.10 | 1.41 | |||
| 48.2 | 70% | 26.0 | 5291 | 6708 | 1058 | 5.36 | 1.91 | |||
| 48.1 | 80% | 38.1 | 5921 | 8327 | 1531 | 4.54 | 2.47 | |||
| 48.2 | 90% | 52.9 | 6562 | 10680 | 2110 | 4.19 | 3.07 | |||
| 48.1 | 95% | 59.3 | 6807 | 11465 | 2331 | 4.02 | 3.27 | |||
| 48.1 | 100% | 67.0 | 7067 | 12320 | 2635 | 3.82 | 3.56 | |||
| 注意: 电机温度为80%油门下电机运行10秒的机壳温度。 （以上数据由T-HOBBY自主平台测试所得，仅供选型参考，最终解释权归T-HOBBY所有。） | ||||||||||
