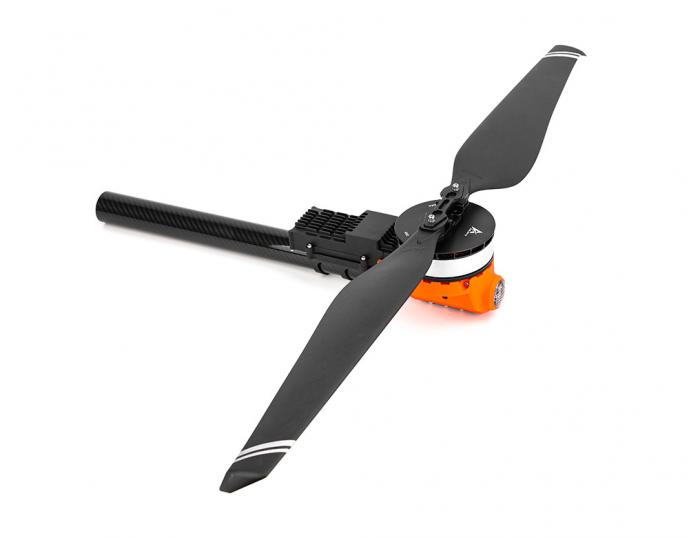

A10L
电机/MOTOR
14S FOC 200A
电调/ESC
MF3628P
桨叶/PROPELLER
A10L 推荐方案
挂载容积
20L
四轴农业植保无人机
挂载容积
30L
六轴农业植保无人机
起飞重量
44~52kg
四轴多旋翼无人机
起飞重量
66~78kg
六轴多旋翼无人机
挂载容积
20L
四轴农业植保无人机
挂载容积
30L
六轴农业植保无人机
起飞重量
44~52kg
四轴多旋翼无人机
起飞重量
66~78kg
六轴多旋翼无人机

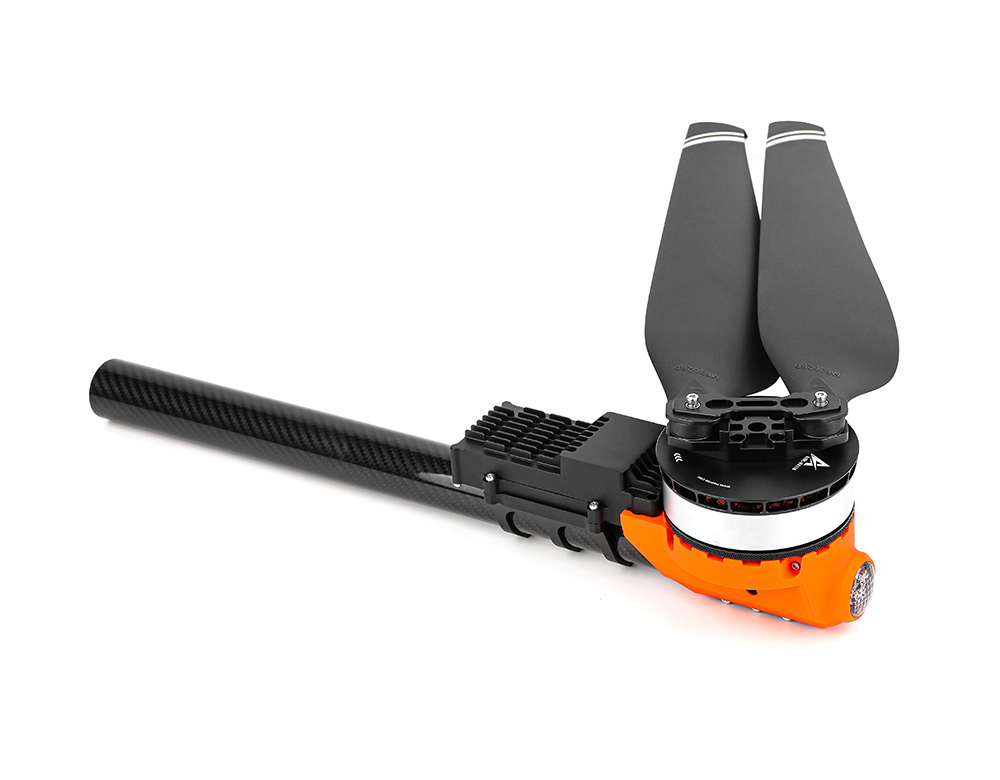

硅胶防护套
双色选配

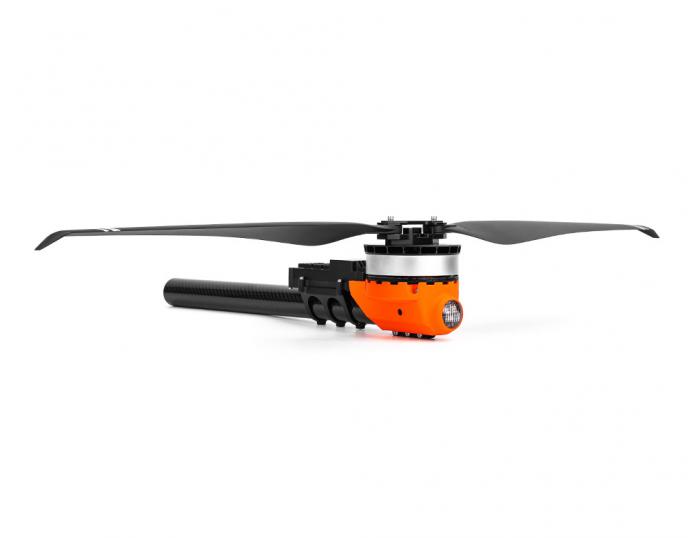

荧光橙

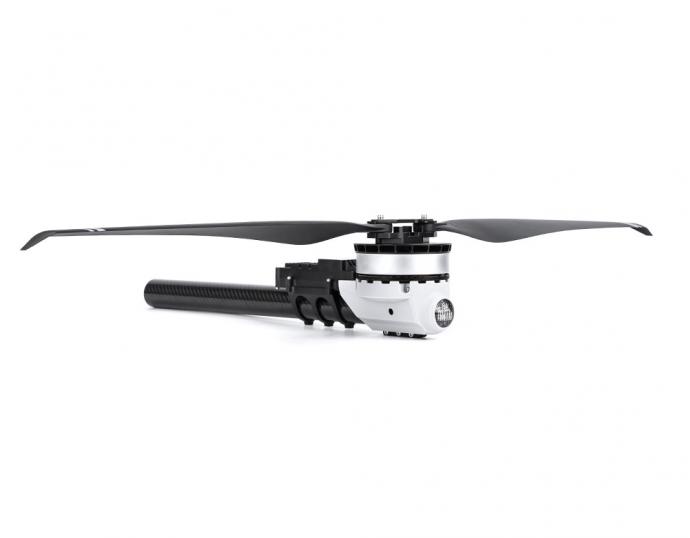

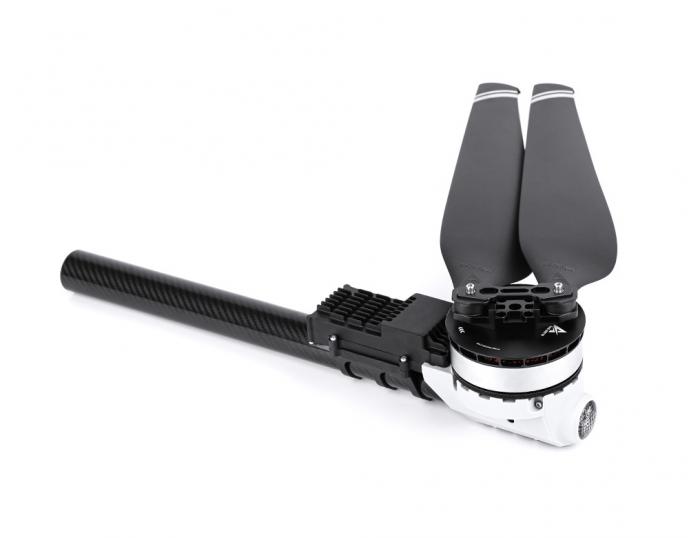

工业灰
| 型号名称 | A10L KV110 | 适用碳管直径 | 40mm |

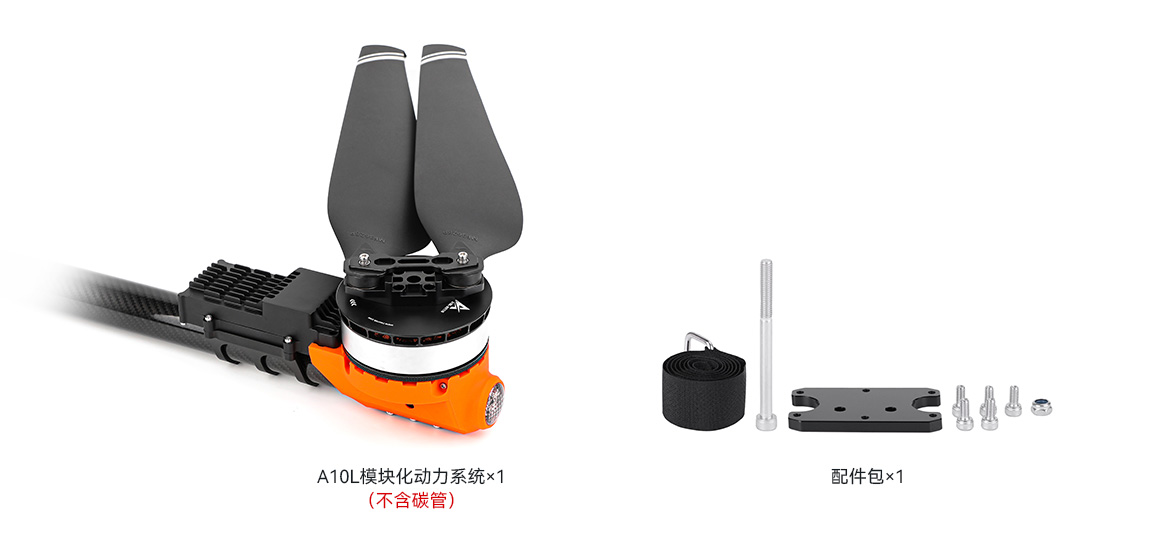

| 套装配置 | A10L (电机)+14S FOC 200A (电调)+MF3628P (桨叶) | 线材质、线号、颜色 | 电源线：12#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 12~14S (LiPo) | 线长 | 1150±5mm |
| 单轴额定拉力 | 11~13kg | 整机含引线重量 | 1800g±2% (含桨叶) |

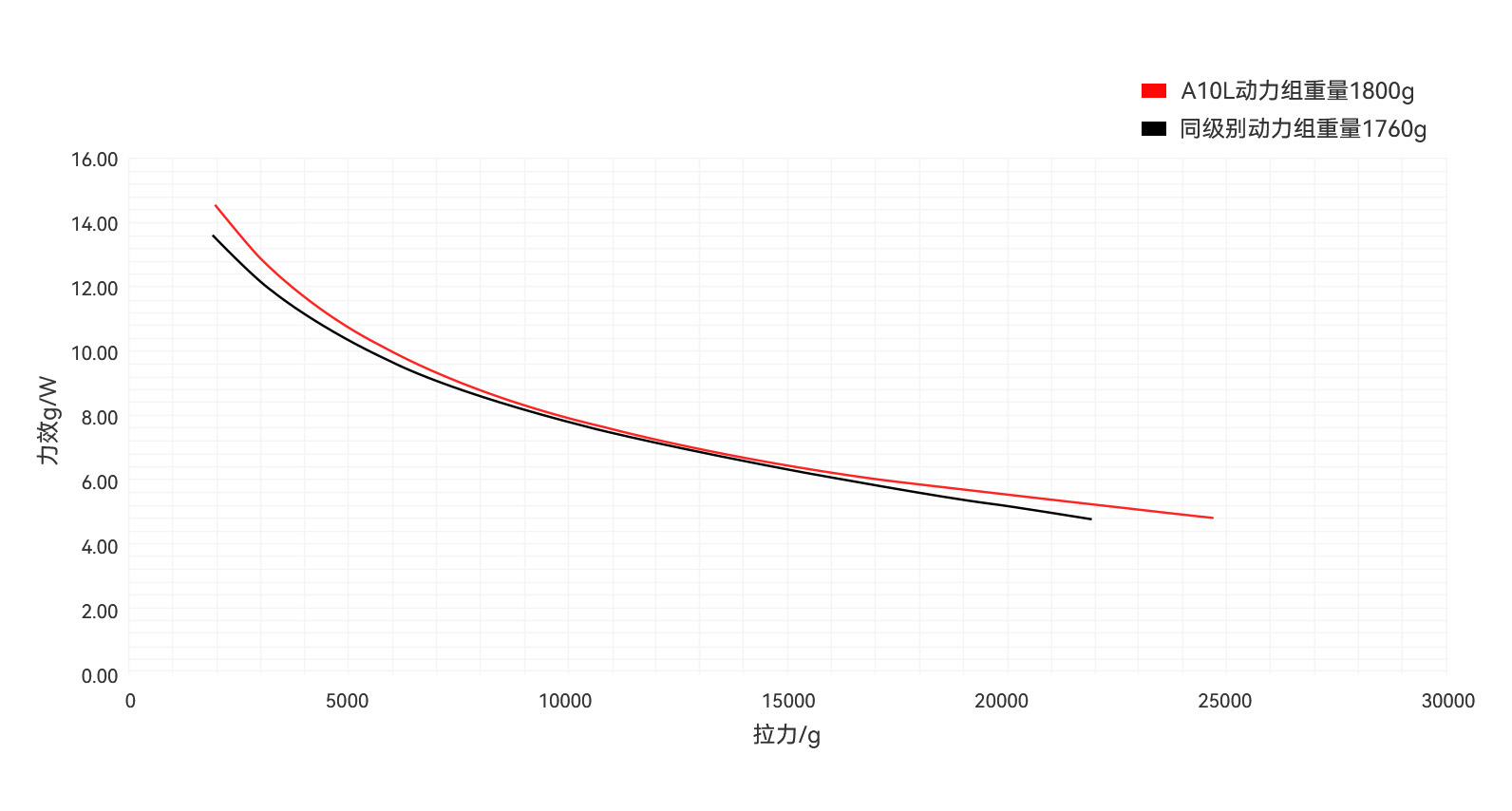

| 额定拉力力效 | 6.9g/W (13kg) | 防护等级 | IPX6 |
| 最大拉力 | 25kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 99*19mm | KV | 110 |
| 电调参数 | |||
| 油门行程范围 | 1100~1940us (固定) | 最大电压 | 61V |
| 通讯方式 | DRONE CAN、 UAV CAN、CUBE CAN | 最大电流 (短时持续) | 200A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF3628P (聚合物折叠桨) | 长度 | 36英寸 (914mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A10L KV110 + 14S FOC 200A + MF3628P | 46.28 | 30 | 2.37 | 1762 | 70 | 16.1 | 115 (环境温度:27.8) | |
| 46.41 | 35 | 4.15 | 2722 | 76 | 14.2 | |||
| 46.50 | 40 | 6.71 | 3884 | 80 | 12.5 | |||
| 46.45 | 45 | 10.08 | 5152 | 82 | 11.0 | |||
| 46.36 | 50 | 14.71 | 6689 | 83 | 9.8 | |||
| 46.25 | 55 | 20.57 | 8431 | 83 | 8.9 | |||
| 46.14 | 60 | 27.84 | 10287 | 83 | 8.0 | |||
| 46.07 | 65 | 36.54 | 12313 | 82 | 7.3 | |||
| 45.93 | 70 | 46.92 | 14506 | 82 | 6.7 | |||
| 45.74 | 75 | 59.41 | 16909 | 81 | 6.2 | |||
| 45.57 | 80 | 72.76 | 19114 | 81 | 5.8 | |||
| 45.38 | 85 | 88.06 | 21169 | 79 | 5.3 | |||
| 45.14 | 90 | 102.54 | 22846 | 77 | 4.9 | |||
| 45.14 | 95 | 102.38 | 22803 | 77 | 4.9 | |||
| 45.13 | 100 | 102.14 | 22623 | 77 | 4.9 | |||
| 注意：电机温度为80%油门运行3分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A10L KV110 + 14S FOC 200A + MF3628P | 60.34 | 30 | 2.26 | 1979 | 71 | 14.5 | 109 (环境温度:27.8) | |
| 60.47 | 35 | 4.05 | 3122 | 76 | 12.7 | |||
| 60.44 | 40 | 6.52 | 4436 | 80 | 11.3 | |||
| 60.37 | 45 | 9.88 | 5967 | 81 | 10.0 | |||
| 60.30 | 50 | 14.20 | 7669 | 82 | 9.0 | |||
| 60.22 | 55 | 19.64 | 9572 | 82 | 8.1 | |||
| 60.17 | 60 | 26.32 | 11672 | 82 | 7.4 | |||
| 60.10 | 65 | 34.69 | 13966 | 81 | 6.7 | |||
| 59.95 | 70 | 44.52 | 16400 | 81 | 6.1 | |||
| 59.82 | 75 | 55.28 | 18925 | 81 | 5.7 | |||
| 59.66 | 80 | 68.10 | 21531 | 80 | 5.3 | |||
| 59.46 | 85 | 81.87 | 23997 | 79 | 4.9 | |||
| 59.40 | 90 | 85.94 | 24653 | 78 | 4.8 | |||
| 59.38 | 95 | 85.96 | 24496 | 78 | 4.8 | |||
| 59.39 | 100 | 85.66 | 24557 | 78 | 4.8 | |||
| 注意：电机温度为80%油门运行3分钟后电机定子内部温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
