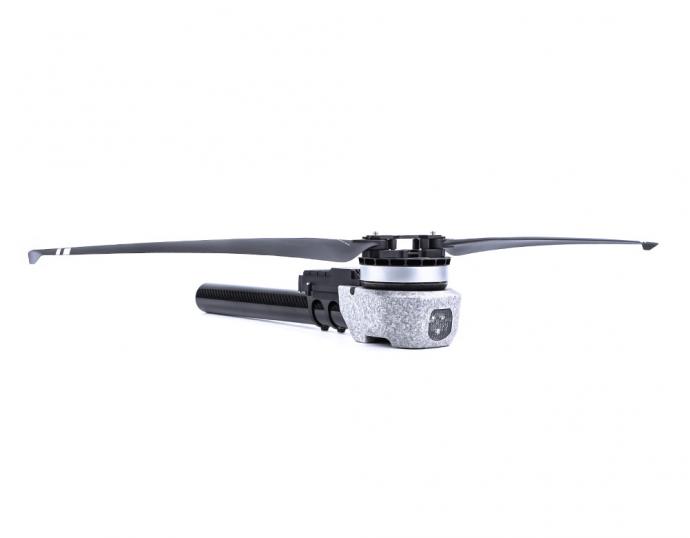

A12-24S
电机/MOTOR
24S FOC 120A
电调/ESC
MF4114P
桨叶/PROPELLER
A12-24S
电机/MOTOR
MF56P
桨叶/PROPELLER
14S FOC 200A
电调/ESC
A12-24S 推荐方案
挂载容积
30L
四轴农业植保无人机
挂载容积
40L
六轴农业植保无人机
起飞重量
60~70kg
四轴多旋翼无人机
起飞重量
90~108kg
六轴多旋翼无人机
挂载容积
30L
四轴农业植保无人机
挂载容积
40L
六轴农业植保无人机
起飞重量
60~70kg
四轴多旋翼无人机
起飞重量
90~108kg
六轴多旋翼无人机
| 型号名称 | A12 KV50 | 适用碳管直径 | 50mm |

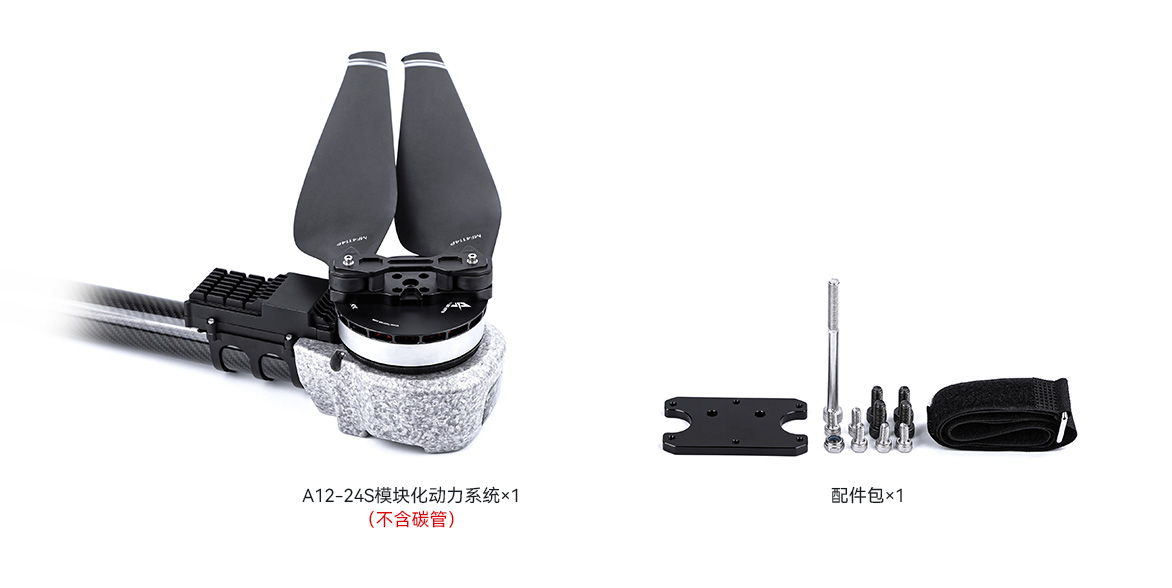

| 套装配置 | A12-24S (电机)+24S FOC 120A (电调)+MF4114P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 20~24S (LiPo) | 线长 | 1700±5mm |
| 单轴额定拉力 | 15~18kg | 整机含引线重量 | 2285g±2%(含桨叶) |
| 额定拉力力效 | 8.1g/W (16kg) | 防护等级 | IPX6 |
| 最大拉力 | 35.6kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 111*15mm | KV | 50 |
| 电调参数 | |||
| 油门行程范围 | 1100~1940us | 最大电压 | 100.8V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流 (短时持续) | 120A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF4114P (聚合物折叠桨) | 长度 | 41英寸(1043.5mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A12 KV50 + 24S FOC 120A + MF4114P | 80.22 | 30 | 1.90 | 2154 | 71.9 | 14.1 | 180 (环境温度:32℃) | |
| 80.15 | 35 | 3.74 | 3935 | 79.9 | 13.1 | |||
| 80.15 | 40 | 6.35 | 5958 | 84.3 | 11.7 | |||
| 79.99 | 45 | 9.70 | 8277 | 88.1 | 10.7 | |||
| 80.03 | 50 | 14.10 | 10862 | 88.4 | 9.6 | |||
| 79.91 | 55 | 19.31 | 13628 | 90.9 | 8.8 | |||
| 79.87 | 60 | 25.58 | 16514 | 91.2 | 8.1 | |||
| 79.73 | 65 | 32.62 | 19496 | 91.2 | 7.5 | |||
| 79.81 | 70 | 40.76 | 22510 | 89.4 | 6.9 | |||
| 79.64 | 75 | 49.56 | 25537 | 88.8 | 6.5 | |||
| 79.45 | 80 | 58.90 | 28399 | 89.0 | 6.1 | |||
| 79.29 | 85 | 73.26 | 31202 | 81.9 | 5.4 | |||
| 79.14 | 90 | 76.02 | 31680 | 81.7 | 5.3 | |||
| 79.14 | 95 | 76.07 | 31541 | 81.2 | 5.2 | |||
| 79.40 | 100 | 76.24 | 31393 | 80.4 | 5.2 | |||
| 注意：电机温度为80%油门下电机运行3分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A12 KV50 + 24S FOC 120A + MF4114P | 98.40 | 30 | 1.46 | 2315 | 75.6 | 16.1 | 180 (环境温度:32℃) | |
| 98.39 | 35 | 3.05 | 4104 | 79.8 | 13.7 | |||
| 98.27 | 40 | 5.12 | 6080 | 89.4 | 12.1 | |||
| 98.30 | 45 | 7.90 | 8398 | 88.5 | 10.8 | |||
| 98.20 | 50 | 11.39 | 11014 | 90.2 | 9.8 | |||
| 98.09 | 55 | 15.69 | 13734 | 91.1 | 8.9 | |||
| 98.16 | 60 | 20.99 | 16674 | 90.5 | 8.1 | |||
| 98.13 | 65 | 26.61 | 19531 | 90.5 | 7.5 | |||
| 98.00 | 70 | 33.34 | 22643 | 90.3 | 6.9 | |||
| 97.86 | 75 | 40.53 | 25613 | 89.1 | 6.5 | |||
| 97.66 | 80 | 48.32 | 28455 | 88.2 | 6.0 | |||
| 97.56 | 85 | 56.55 | 31154 | 86.4 | 5.6 | |||
| 97.58 | 90 | 65.34 | 33762 | 84.0 | 5.3 | |||
| 97.42 | 95 | 72.98 | 35608 | 81.8 | 5.0 | |||
| 97.35 | 100 | 74.04 | 35626 | 81.3 | 4.9 | |||
| 注意：电机温度为80%油门下电机运行3分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
