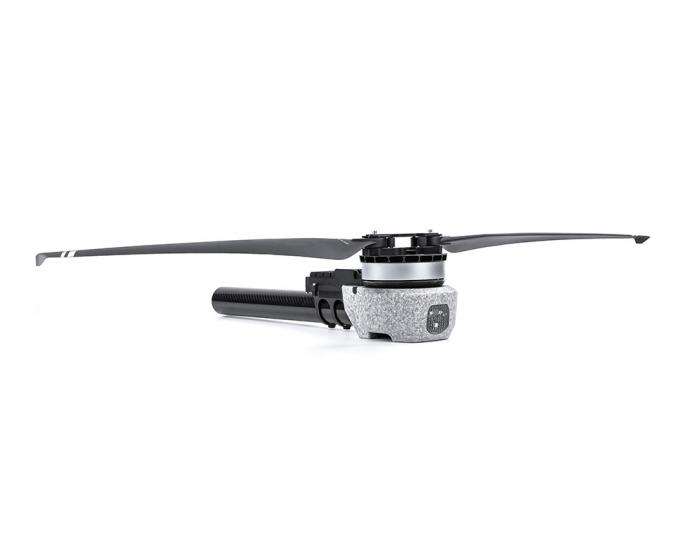

A12L-24S
电机/MOTOR
24S FOC 120A
电调/ESC
MF4315P
桨叶/PROPELLER
A12L-24S
电机/MOTOR
MF4315P
桨叶/PROPELLER
24S FOC 120A
电调/ESC
A12L-24S 推荐方案
挂载容积
30L
四轴农业植保无人机
挂载容积
40L
六轴农业植保无人机
起飞重量
60~72kg
四轴多旋翼无人机
起飞重量
90~110kg
六轴多旋翼无人机
挂载容积
30L
四轴农业植保无人机
挂载容积
40L
六轴农业植保无人机
起飞重量
60~72kg
四轴多旋翼无人机
起飞重量
90~110kg
六轴多旋翼无人机
| 型号名称 | A12L KV49 | 适用碳管直径 | 50mm |

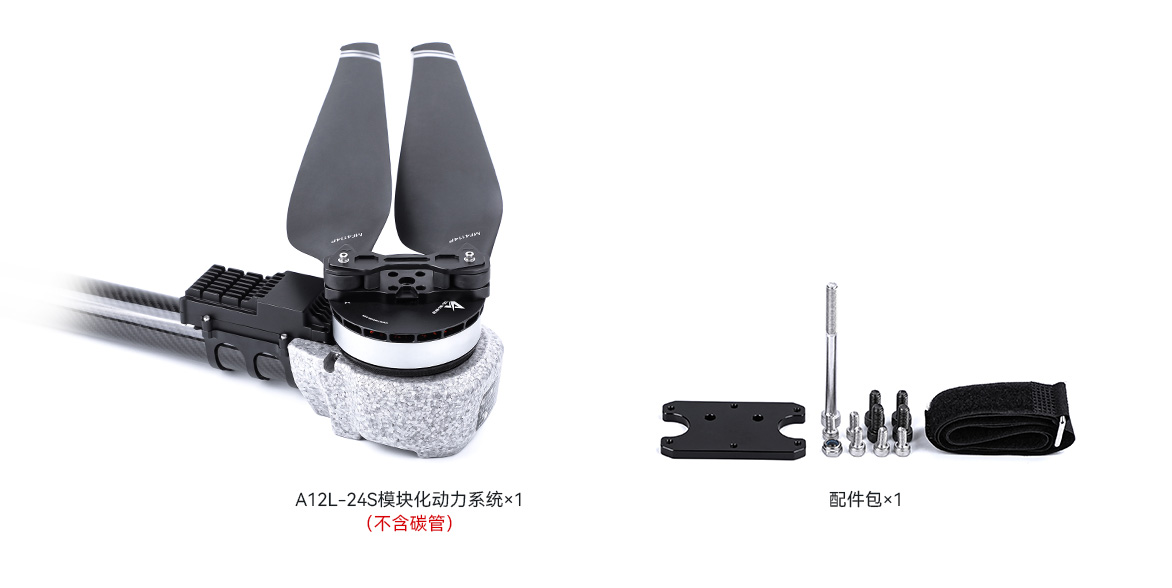

| 套装配置 | A12L-24S (电机)+24S FOC 120A (电调)+MF4315P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 20~24S (LiPo) | 线长 | 1700±5mm |
| 单轴额定拉力 | 15~18kg | 整机含引线重量 | 2400g±2%(含桨叶) |
| 额定拉力力效 | 8.9g/W (17kg) | 防护等级 | IPX6 |
| 最大拉力 | 36.7kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 111*18mm | KV | 49 |
| 电调参数 | |||
| 油门行程范围 | 1000~1900us | 最大电压 | 100V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流(短时持续) | 120A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | MF4315P (聚合物折叠桨) | 长度 | 43英寸(1090.7mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| A12L KV49 + 24S FOC 120A + MF4315P | 79.81 | 30 | 3.98 | 5058 | 94.2 | 15.9 | 151 (环境温度:27.8℃) | |
| 79.88 | 35 | 6.58 | 7127 | 93.8 | 13.6 | |||
| 79.90 | 40 | 9.38 | 9346 | 97.1 | 12.5 | |||
| 79.82 | 45 | 13.54 | 11886 | 97.6 | 11.0 | |||
| 79.81 | 50 | 18.38 | 14373 | 95.9 | 9.8 | |||
| 79.69 | 55 | 23.52 | 16949 | 95.7 | 9.0 | |||
| 79.83 | 60 | 29.40 | 19619 | 95.2 | 8.4 | |||
| 79.59 | 65 | 35.45 | 22238 | 94.6 | 7.9 | |||
| 79.37 | 70 | 42.34 | 24849 | 94.4 | 7.4 | |||
| 79.26 | 75 | 49.27 | 27371 | 94.5 | 7.0 | |||
| 79.40 | 80 | 56.36 | 29813 | 93.6 | 6.7 | |||
| 79.27 | 85 | 63.30 | 32080 | 93.1 | 6.4 | |||
| 79.16 | 90 | 70.69 | 34210 | 92.2 | 6.1 | |||
| 79.17 | 95 | 73.35 | 34848 | 91.1 | 6.0 | |||
| 79.02 | 100 | 73.69 | 34891 | 91.8 | 6.0 | |||
| 注意：电机温度为80%油门下电机运行3分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
| A12L KV49 + 24S FOC 120A + MF4315P | 98.99 | 30 | 3.29 | 5149 | 91.7 | 15.8 | 158 (环境温度:27.8℃) | |
| 99.14 | 35 | 5.56 | 7221 | 87.9 | 13.1 | |||
| 99.14 | 40 | 8.28 | 9455 | 89.7 | 11.5 | |||
| 98.95 | 45 | 11.36 | 11819 | 92.5 | 10.5 | |||
| 98.93 | 50 | 15.13 | 14384 | 92.9 | 9.6 | |||
| 98.86 | 55 | 19.38 | 17068 | 93.1 | 8.9 | |||
| 98.79 | 60 | 24.19 | 19739 | 92.5 | 8.3 | |||
| 98.77 | 65 | 29.24 | 22348 | 92.8 | 7.7 | |||
| 98.67 | 70 | 34.48 | 24834 | 92.8 | 7.3 | |||
| 98.64 | 75 | 40.10 | 27363 | 92.3 | 6.9 | |||
| 98.51 | 80 | 46.05 | 29906 | 92.0 | 6.6 | |||
| 98.51 | 85 | 51.40 | 32027 | 91.4 | 6.3 | |||
| 98.39 | 90 | 56.86 | 33924 | 90.4 | 6.1 | |||
| 98.27 | 95 | 59.62 | 34896 | 90.7 | 6.0 | |||
| 98.24 | 100 | 59.72 | 34873 | 90.9 | 5.9 | |||
| 注意：电机温度为80%油门下电机运行3分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
