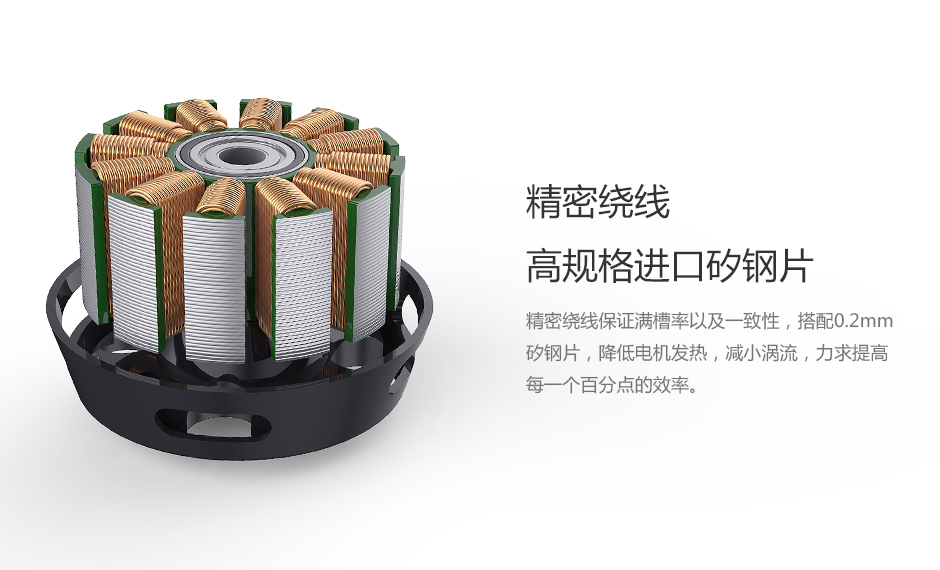

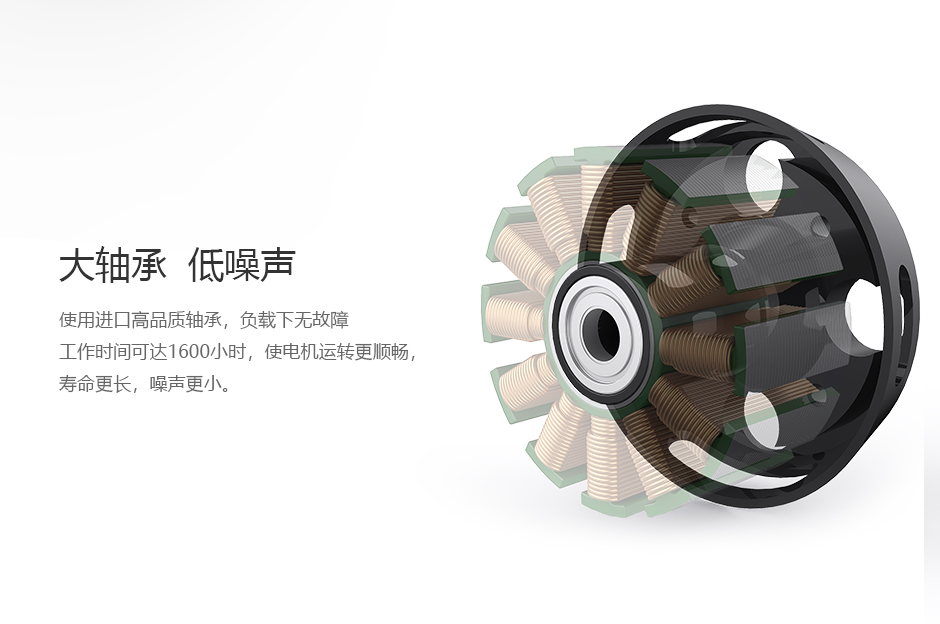

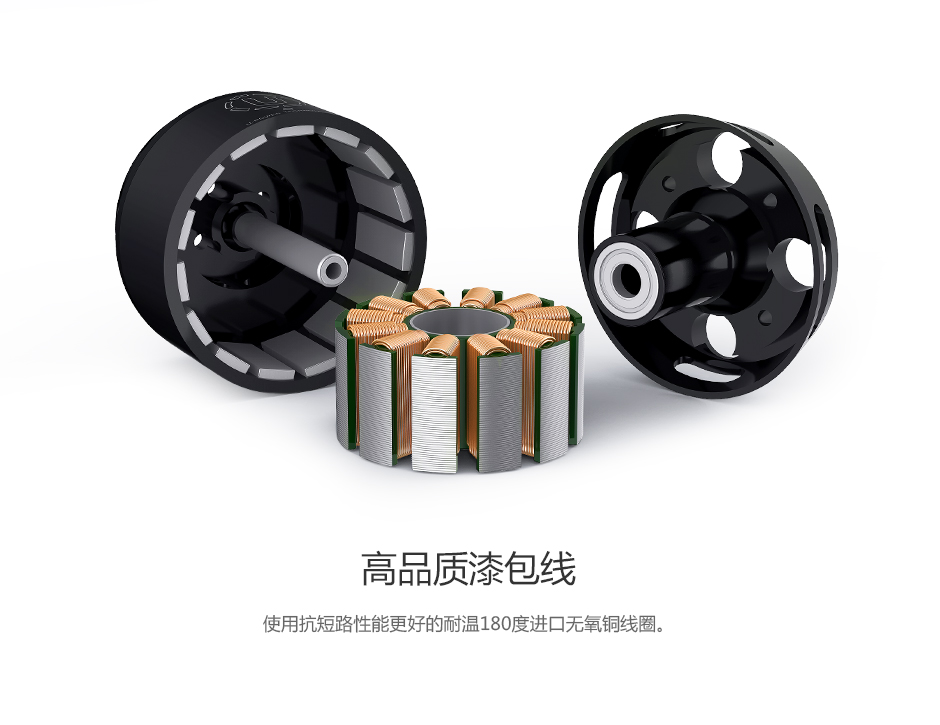

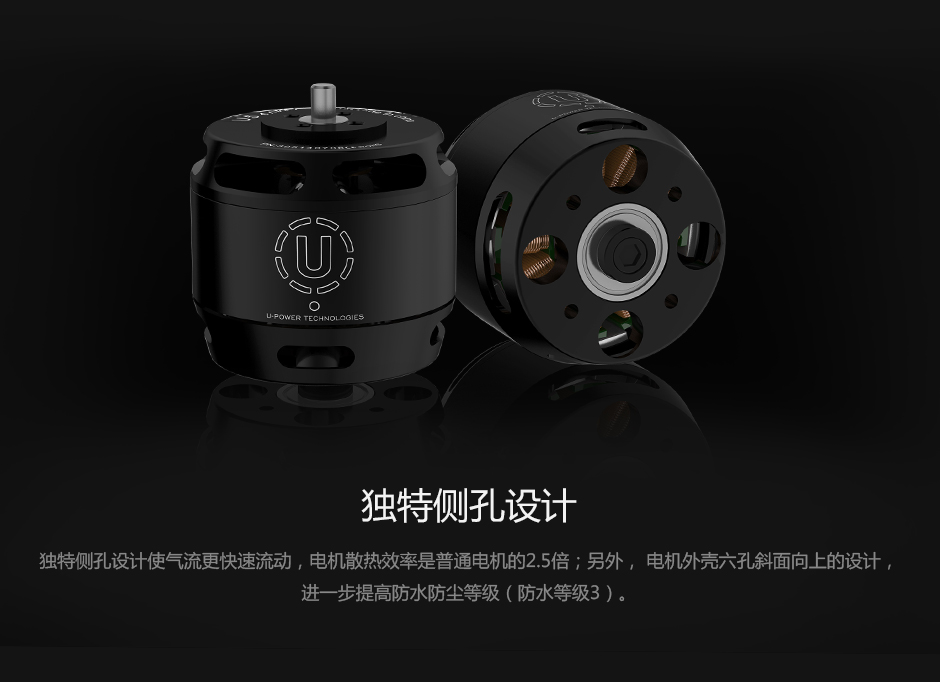

LIGPOWER U5 多旋翼直流无刷电机专为航拍、摄影、送货服务和农业植保等8-12公斤级别大推力无人机设计。采用独特的侧孔设计，加快气流流动，使电机散热效率提高2.5倍；使用抗短路性能更好的耐高温180℃进口无氧铜线精密绕线，搭配0.2mm高规格进口矽钢片，保证满槽率，降低电机发热，减小涡流，力求提高每一个百分点的效率；使用进口高品质大轴承，运转更顺畅，噪音更小，负载无故障工作时间高达1600小时。
● 最大拉力2.85kg
● 适用于8-12公斤级别多旋翼无人机
● 负载无故障工作时间高达1600小时

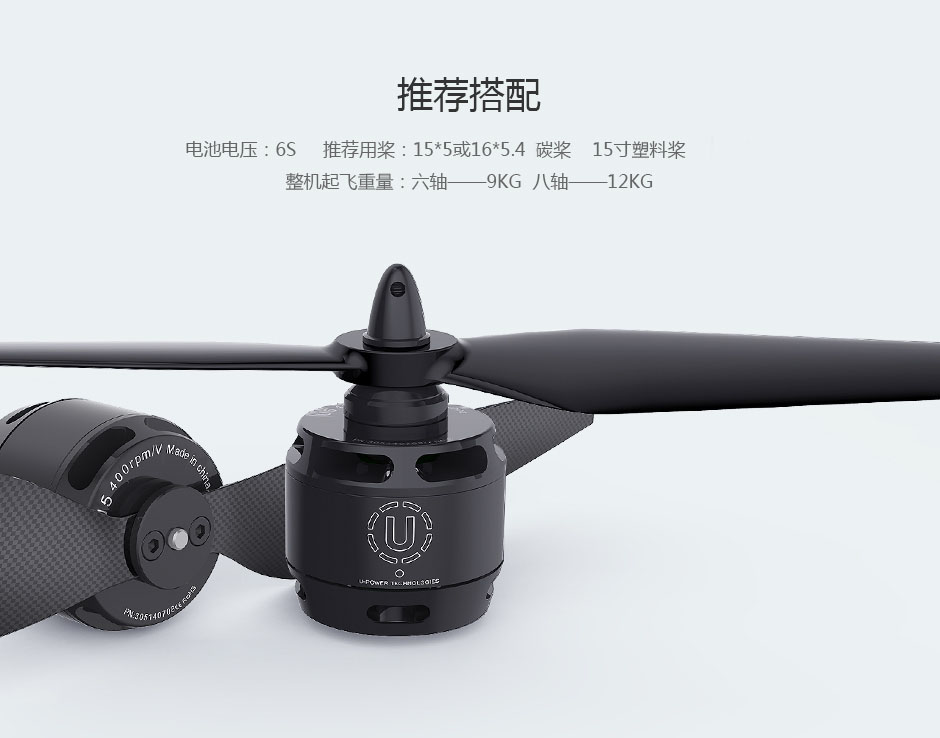

● 推荐电压6S，推荐电调LIGPOWER AIR 40A 6S，推荐螺旋桨LIGPOWER P16*5.4英寸碳纤桨；
● 推荐起飞重量：6轴9kg，8轴12kg
| 电阻 | 116mΩ | 槽极 | 12N14P |

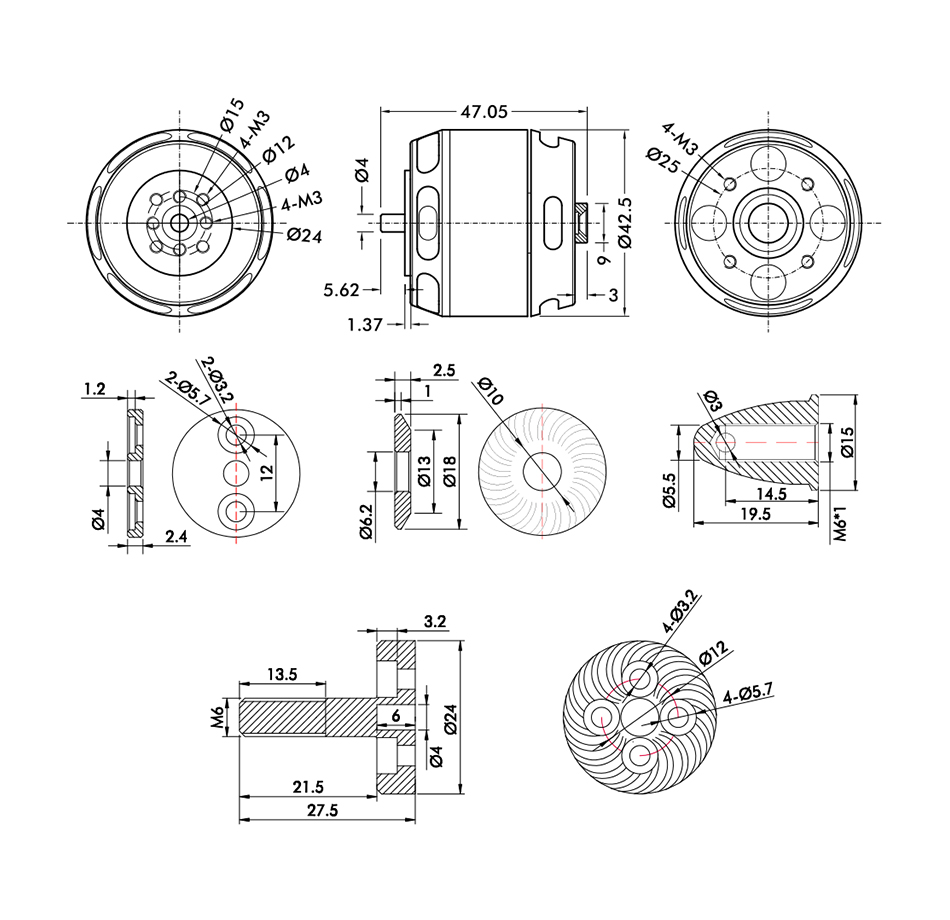

| 轴径 | 5mm | 电机尺寸 | Φ42.5×37.5mm |
| 线号 | 16# | 线长(mm) | 600mm |
| 电机重量(含线) | 195g | 电机重量(不含线) | 156g |
| 支持锂电 | 3-8S | 空载电流 | 0.3A |
| 最大功率 | 850W | 最大电流 | 30A |
| 编号 | 电压 (V) | 螺旋桨 | 油门 | 电流 (A) | 功率 (W) | 拉力 (G) | 转速 | 力效 (G/W) | 电机温度 (℃) |
| U5 KV400 | 22.2 | LIGPOWER | 50% | 3.4 | 75.48 | 800 | 4300 | 10.60 | 45 |
| 65% | 6.3 | 139.86 | 1200 | 5400 | 8.58 | ||||
| 75% | 8.5 | 188.70 | 1500 | 5900 | 7.95 | ||||
| 85% | 11.4 | 253.08 | 1820 | 6500 | 7.19 | ||||
| 100% | 13.7 | 304.14 | 2030 | 6950 | 6.67 | ||||
LIGPOWER | 50% | 4.3 | 95.46 | 990 | 4200 | 10.37 | 50 | ||
| 65% | 7.9 | 175.38 | 1490 | 5200 | 8.50 | ||||
| 75% | 11.6 | 257.52 | 1900 | 5700 | 7.38 | ||||
| 85% | 14.5 | 321.90 | 2220 | 6200 | 6.90 | ||||
| 100% | 17.2 | 381.84 | 2480 | 6500 | 6.49 | ||||
LIGPOWER | 50% | 5.2 | 115.44 | 1200 | 4050 | 10.40 | 59 | ||
| 65% | 9.4 | 208.68 | 1750 | 4850 | 8.39 | ||||
| 75% | 13 | 288.60 | 2120 | 5400 | 7.35 | ||||
| 85% | 16.9 | 375.18 | 2650 | 5850 | 7.06 | ||||
| 100% | 20 | 444.00 | 2850 | 6250 | 6.42 | ||||
| 注意：电机温度为100%油门下电机运行10分钟的温度。 | |||||||||
