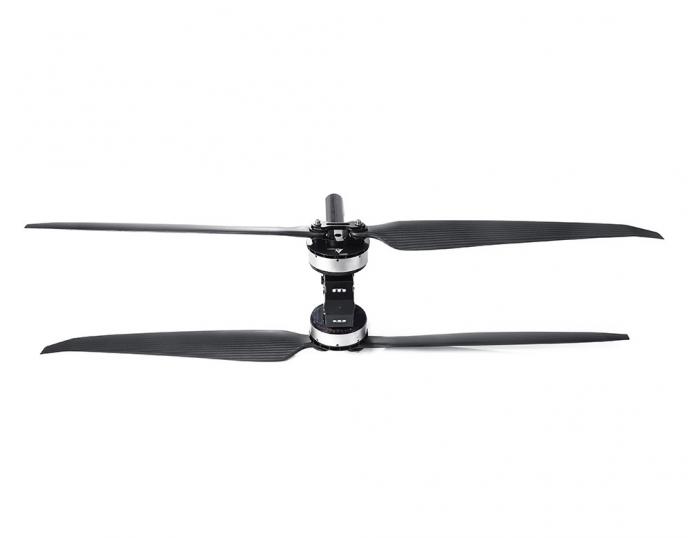

X-A12XL-24S
电机/MOTOR
24S FOC 120A
电调/ESC
PFZ4918P
桨叶/PROPELLER
X-A12XL-24S
电机/MOTOR
PFZ4918P
桨叶/PROPELLER
24S FOC 120A
电调/ESC
X-A12XL-24S 推荐方案
起飞重量
120kg
四轴多旋翼无人机
起飞重量
180kg
六轴多旋翼无人机
起飞重量
120kg
四轴多旋翼无人机
起飞重量
180kg
六轴多旋翼无人机
| 型号名称 | X-A12XL KV48 | 适用碳管直径 | 50mm |
| 套装配置 | X-A12XL-24S (电机)+24S FOC 120A (电调)+PFZ4918P (桨叶) | 线材质、线号、颜色 | 电源线：10#AWG红黑 信号线：5P特氟龙线 |
| 推荐电池 | 20~24S (LiPo) | 线长 | 1700±5mm |
| 单轴额定拉力 | 30~35kg | 整机含引线重量 | 5170g±2%(含桨叶) |
| 额定拉力力效 | 7.4g/W (33kg) | 防护等级 | IPX6 |
| 最大拉力 | 75.8kg | 使用环境温度 | -30℃～50℃ |
| 电机参数 | |||
| 定子尺寸 | 111*22mm | KV | 48 |
| 电调参数 | |||
| 油门行程范围 | 1100~1800us | 最大电压 | 100V |
| 通讯方式 | DRONE CAN、UAV CAN、CUBE CAN | 最大电流 (短时持续) | 120A (开放环境且温度≤60℃) |
| 控制方式 | PWM/CAN | BEC | 无 |
| 桨叶参数 | |||
| 规格型号 | PFZ4918P (碳纤折叠桨) | 长度 | 49英寸(1244.6mm) |
| 型号 | 电压 (V) | 油门点 (%) | 电流 (A) | 拉力 (g) | 电机效率 (%) | 综合力效 (gf/W) | 电机温度 (℃) | |
| X-A12XL KV48 + 24S FOC 120A + PFZ4918P | 79.87 | 30 | 3.70 | 4730 | 73.9 | 16.0 | 91 (环境温度:25℃) | |
| 79.75 | 35 | 8.40 | 8840 | 83.2 | 13.2 | |||
| 79.57 | 40 | 15.87 | 14050 | 87.9 | 11.1 | |||
| 79.32 | 45 | 26.48 | 20860 | 89.4 | 9.9 | |||
| 78.99 | 50 | 40.12 | 26410 | 91.5 | 8.3 | |||
| 78.60 | 55 | 56.84 | 34060 | 90.2 | 7.6 | |||
| 78.01 | 60 | 77.02 | 41050 | 90.8 | 6.8 | |||
| 77.44 | 65 | 99.52 | 48430 | 90.6 | 6.3 | |||
| 77.02 | 70 | 125.21 | 55990 | 89.1 | 5.8 | |||
| 76.31 | 75 | 154.36 | 62550 | 87.7 | 5.3 | |||
| 75.08 | 80 | 184.26 | 68920 | 86.2 | 5.0 | |||
| 74.65 | 85 | 197.91 | 71210 | 85.3 | 4.8 | |||
| 74.73 | 90 | 197.64 | 70920 | 84.1 | 4.8 | |||
| 75.09 | 95 | 197.78 | 71240 | 83.4 | 4.8 | |||
| 75.11 | 100 | 197.47 | 70590 | 83.5 | 4.8 | |||
| 注意：电机温度为80%油门下电机运行2分钟的机壳温度。 （以上数据由LIGPOWER自主平台测试所得，仅供选项参考。） | ||||||||
| X-A12XL KV48 + 24S FOC 120A + PFZ4918P | 100.12 | 30 | 2.57 | 4120 | 74.8 | 16.0 | 93 (环境温度:25℃) | |
| 100.00 | 35 | 6.83 | 8860 | 96.5 | 13.0 | |||
| 99.84 | 40 | 12.91 | 13960 | 95.3 | 10.8 | |||
| 99.64 | 45 | 21.13 | 19660 | 91.5 | 9.3 | |||
| 99.38 | 50 | 32.18 | 26370 | 91.4 | 8.2 | |||
| 99.03 | 55 | 45.85 | 33740 | 89.9 | 7.4 | |||
| 98.67 | 60 | 61.25 | 41230 | 90.4 | 6.8 | |||
| 98.28 | 65 | 80.01 | 48130 | 89.3 | 6.1 | |||
| 97.80 | 70 | 99.78 | 56120 | 88.7 | 5.8 | |||
| 97.19 | 75 | 120.68 | 62520 | 87.9 | 5.3 | |||
| 96.28 | 80 | 145.37 | 69150 | 86.7 | 4.9 | |||
| 95.49 | 85 | 170.82 | 75290 | 84.2 | 4.6 | |||
| 96.11 | 90 | 173.59 | 75710 | 83.1 | 4.5 | |||
| 95.90 | 95 | 173.27 | 75860 | 83.4 | 4.6 | |||
| 95.86 | 100 | 175.99 | 75860 | 82.2 | 4.5 | |||
| 注意：电机温度为80%油门下电机运行2分钟的机壳温度。 （以上数据由LIGPOWER实验室测试平台测得，供选型参考。） | ||||||||
