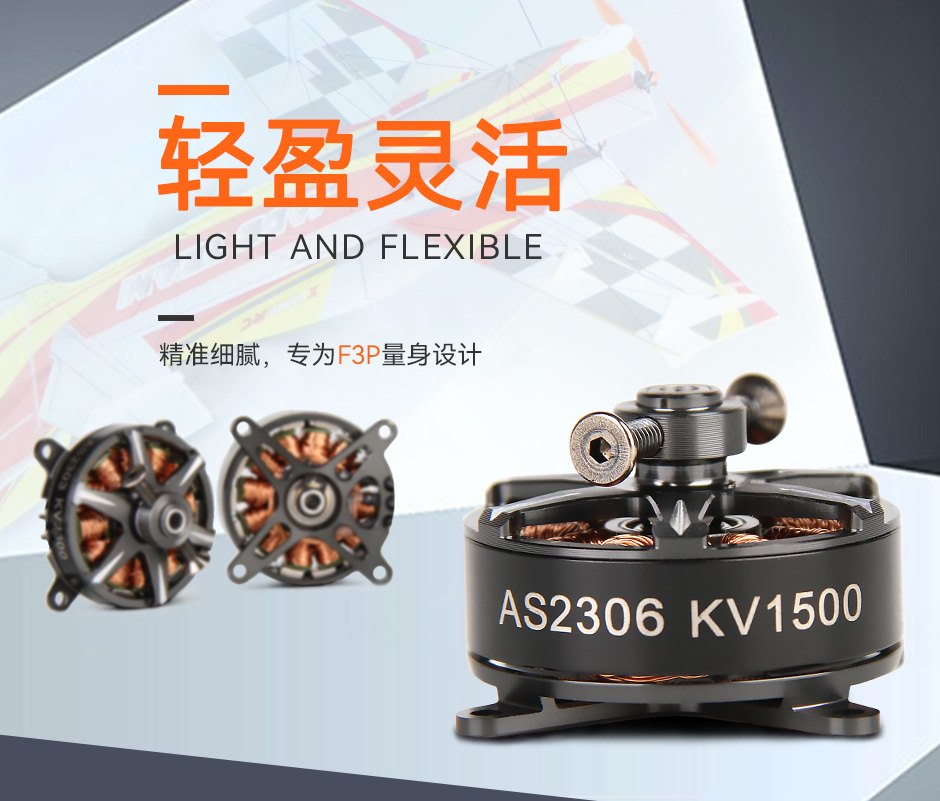

Name: AS2306 短轴
Brand: LIGPOWER
SKU: LIGPOWER000929
Price: 88.00 USD
Availability: InStock

Detail information
Specifications

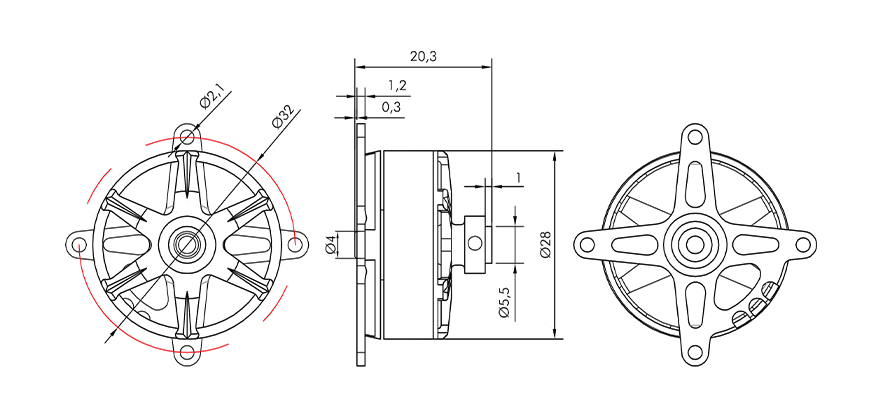

Technical Drawing

Specification

测试型号	KV1500 Short Shaft	重量（含线）	27.6g
电机尺寸	短轴Φ28*19mm	相间内阻	96.5mΩ
引线规格	漆包线40mm	槽极	12N14P
轴径	IN：4mm	工作额定电压（Lipo）	2-3S
空载电流（10V）	0.7A	最大电流（180s）	16A
最大功率（180s）	170W	推荐搭配	20A+8040/9050/1060

测试型号	KV1900 Short Shaft	重量（含线）	28.3g
电机尺寸	短轴Φ28*19mm	相间内阻	59mΩ
引线规格	漆包线40mm	槽极	12N14P
轴径	IN：4mm	工作额定电压（Lipo）	2-3S
空载电流(10V)	0.95A	最大电流（180s）	19A
最大功率（180s）	157W	推荐搭配	20-25A+7035/8040/9050

测试型号	KV2300 Short Shaft	重量（含线）	28.5g
电机尺寸	短轴Φ28*19mm	相间内阻	41mΩ
引线规格	漆包线40mm	槽极	12N14P
轴径	IN：4mm	工作额定电压（Lipo）	2-3S
空载电流(10V)	1.2A	最大电流（180s）	25A
最大功率（180s）	240W	推荐搭配	30A+7035/8040/9050

Test Data

型号	桨	油门点	电压 (V)	电流 (A)	功率 (W)	转速	扭矩 (N*m)	拉力 (g)	力效 (G/W)	电机温度 (℃)
AS2306 短轴 KV1500	GWS 8040	40%	11.85	3.01	35.72	7164	0.031	266	7.44	68 (环境温度: /)
		45%	11.82	3.64	43.06	7662	0.036	302	7.02
		50%	11.79	4.29	50.57	8080	0.040	340	6.73
		55%	11.75	5.03	59.07	8514	0.045	379	6.41
		60%	11.71	5.92	69.30	9027	0.050	423	6.10
		65%	11.52	6.87	79.18	9431	0.056	473	5.98
		70%	11.41	8.06	92.00	9983	0.062	524	5.69
		75%	11.28	9.67	109.03	10505	0.070	591	5.42
		80%	11.20	11.22	125.57	10954	0.077	649	5.16
		90%	11.04	14.88	164.19	11810	0.091	769	4.69
		100%	11.08	15.46	171.27	12014	0.093	787	4.60
	GWS 9050	40%	7.90	2.15	16.99	4428	0.023	164	9.64	53 (环境温度: /)
		45%	7.87	2.61	20.52	4707	0.026	189	9.19
		50%	7.85	3.19	25.01	5011	0.030	218	8.71
		55%	7.81	3.86	30.10	5347	0.034	251	8.33
		60%	7.76	4.72	36.63	5714	0.039	289	7.90
		65%	7.70	5.67	43.62	6056	0.044	328	7.52
		70%	7.64	6.75	51.53	6395	0.049	370	7.18
		75%	7.57	7.97	60.35	6757	0.055	415	6.88
		80%	7.49	9.22	69.04	7055	0.060	455	6.59
		90%	7.34	12.11	88.84	7671	0.072	542	6.10
		100%	7.32	12.45	91.15	7742	0.073	547	6.00
	GWS 1060	40%	7.87	2.36	18.61	3548	0.027	173	9.31	68 (环境温度: /)
		45%	7.84	3.03	23.73	3888	0.031	207	8.72
		50%	7.79	3.90	30.39	4222	0.036	242	7.97
		55%	7.72	4.91	37.92	4539	0.044	285	7.53
		60%	7.65	6.15	47.08	4906	0.051	336	7.14
		65%	7.56	7.42	56.12	5182	0.058	373	6.64
		70%	7.43	8.87	65.86	5473	0.064	413	6.27
		75%	7.47	10.57	79.01	5787	0.072	462	5.84
		80%	7.34	12.03	88.30	6017	0.078	493	5.59
		90%	7.05	15.21	107.31	6383	0.088	564	5.25
		100%	7.08	15.56	110.15	6449	0.089	569	5.17
注意：电机温度为100%油门下电机运行3分钟的温度。（以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考）
AS2306 短轴 KV1900	GWS 7035	40%	11.59	3.90	45.24	11086	0.027	276	6.10	65 (环境温度: /)
		45%	11.44	4.56	52.19	11720	0.029	308	5.89
		50%	11.37	5.28	60.07	12308	0.033	344	5.73
		55%	11.35	5.96	67.69	12833	0.036	380	5.61
		60%	11.29	6.55	73.95	13316	0.038	407	5.50
		65%	11.22	7.16	80.31	13685	0.041	435	5.41
		70%	11.18	7.82	87.40	14048	0.044	463	5.30
		75%	11.18	8.90	99.49	14727	0.049	511	5.14
		80%	11.13	10.19	113.35	15403	0.054	564	4.97
		90%	11.10	13.87	153.97	16961	0.067	698	4.53
		100%	11.01	14.20	156.34	17056	0.069	708	4.53
	GWS 8040	40%	7.81	3.12	24.39	6162	0.024	198	8.12	55 (环境温度: /)
		45%	7.79	3.78	29.42	6569	0.027	228	7.74
		50%	7.76	4.42	34.32	6959	0.030	255	7.42
		55%	7.72	5.07	39.15	7339	0.033	282	7.20
		60%	7.68	5.84	44.81	7716	0.036	311	6.94
		65%	7.62	6.69	51.00	8109	0.040	343	6.73
		70%	7.56	7.78	58.81	8534	0.044	382	6.49
		75%	7.49	9.06	67.86	9011	0.049	425	6.26
		80%	7.32	10.31	75.49	9345	0.054	462	6.12
		90%	7.11	13.41	95.32	10088	0.064	544	5.70
		100%	7.02	13.81	97.04	10146	0.064	549	5.66
	GWS 9050	40%	7.48	3.42	25.59	4860	0.028	207	8.08	67 (环境温度: /)
		45%	7.47	4.23	31.63	5234	0.033	238	7.52
		50%	7.39	5.15	38.10	5578	0.037	274	7.19
		55%	7.49	6.43	48.11	6070	0.044	331	6.88
		60%	7.41	7.74	57.30	6454	0.050	378	6.60
		65%	7.31	9.24	67.52	6816	0.056	426	6.31
		70%	7.15	10.83	77.38	7142	0.062	470	6.08
		75%	7.03	12.53	88.15	7494	0.068	519	5.88
		80%	6.95	14.41	100.11	7806	0.074	562	5.61
		90%	6.93	19.27	133.51	8516	0.089	680	5.09
		100%	6.85	19.51	133.63	8538	0.090	679	5.08
注意：电机温度为100%油门下电机运行3分钟的温度。（以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考）
AS2306 短轴 KV2300	GWS 7035	40%	11.46	6.00	68.77	12433	0.033	349	5.08	74 (环境温度: /)
		45%	11.39	7.07	80.54	13129	0.037	394	4.89
		50%	11.43	8.24	94.20	13868	0.042	442	4.69
		55%	11.31	9.30	105.19	14415	0.045	483	4.59
		60%	11.20	10.16	113.84	14808	0.049	517	4.54
		65%	11.17	11.13	124.27	15303	0.053	556	4.47
		70%	11.08	12.24	135.64	15774	0.056	594	4.38
		75%	11.03	13.85	152.73	16485	0.062	651	4.26
		80%	11.02	15.90	175.16	17259	0.069	722	4.12
		90%	10.87	21.19	230.37	18734	0.084	875	3.80
		100%	10.82	21.88	236.77	18852	0.086	888	3.75
	GWS 8040	40%	7.49	4.69	35.15	6810	0.028	234	6.65	52 (环境温度: /)
		45%	7.39	5.57	41.13	7187	0.031	265	6.45
		50%	7.37	6.54	48.17	7607	0.035	297	6.17
		55%	7.32	7.55	55.31	7997	0.039	332	6.00
		60%	7.24	8.50	61.53	8354	0.042	361	5.87
		65%	7.28	9.92	72.28	8872	0.048	413	5.71
		70%	7.20	11.44	82.36	9266	0.052	452	5.49
		75%	7.09	13.29	94.25	9784	0.058	503	5.33
		80%	7.09	15.57	110.42	10287	0.066	564	5.11
		90%	6.92	20.18	139.55	11136	0.076	658	4.71
		100%	6.66	19.75	131.48	10995	0.074	630	4.79
	GWS 9050	40%	7.65	5.37	41.08	5405	0.035	257	6.25	68 (环境温度: /)
		45%	7.48	6.41	47.97	5749	0.039	292	6.08
		50%	7.38	7.71	56.87	6104	0.045	336	5.90
		55%	7.26	9.27	67.36	6478	0.050	378	5.61
		60%	7.20	11.12	80.08	6893	0.057	433	5.41
		65%	7.04	13.09	92.19	7228	0.064	483	5.24
		70%	6.99	15.42	107.81	7648	0.071	538	5.00
		75%	6.97	18.28	127.31	8105	0.080	605	4.76
		80%	6.92	20.95	144.98	8434	0.088	666	4.59
		90%	6.70	26.56	177.88	8965	0.100	754	4.24
		100%	6.73	27.38	184.31	9023	0.101	766	4.16
注意：电机温度为100%油门下电机运行3分钟的温度。（以上数据均由2017款测试平台测得，不能与其它型号老数据做横向对比，仅供参考）

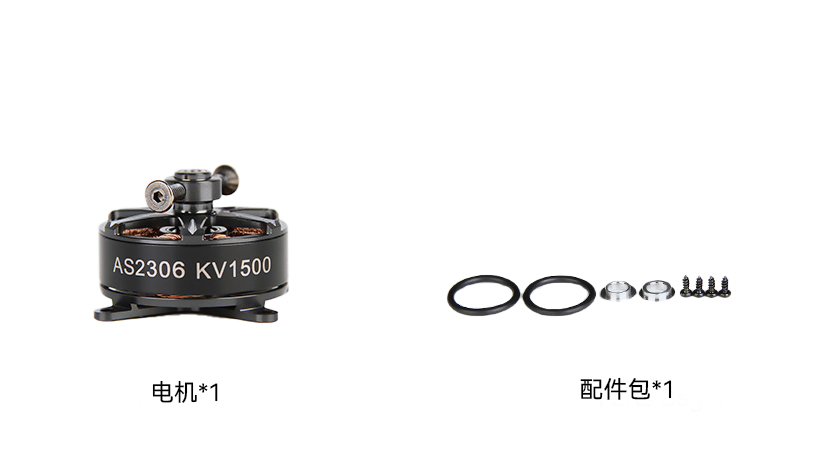

Packing List

Before using this product, please check if all the items listed above are included in the packaging. If there are any missing items, please contact our online customer service or leave message to " onlinesales@ligpower.com " in time.
